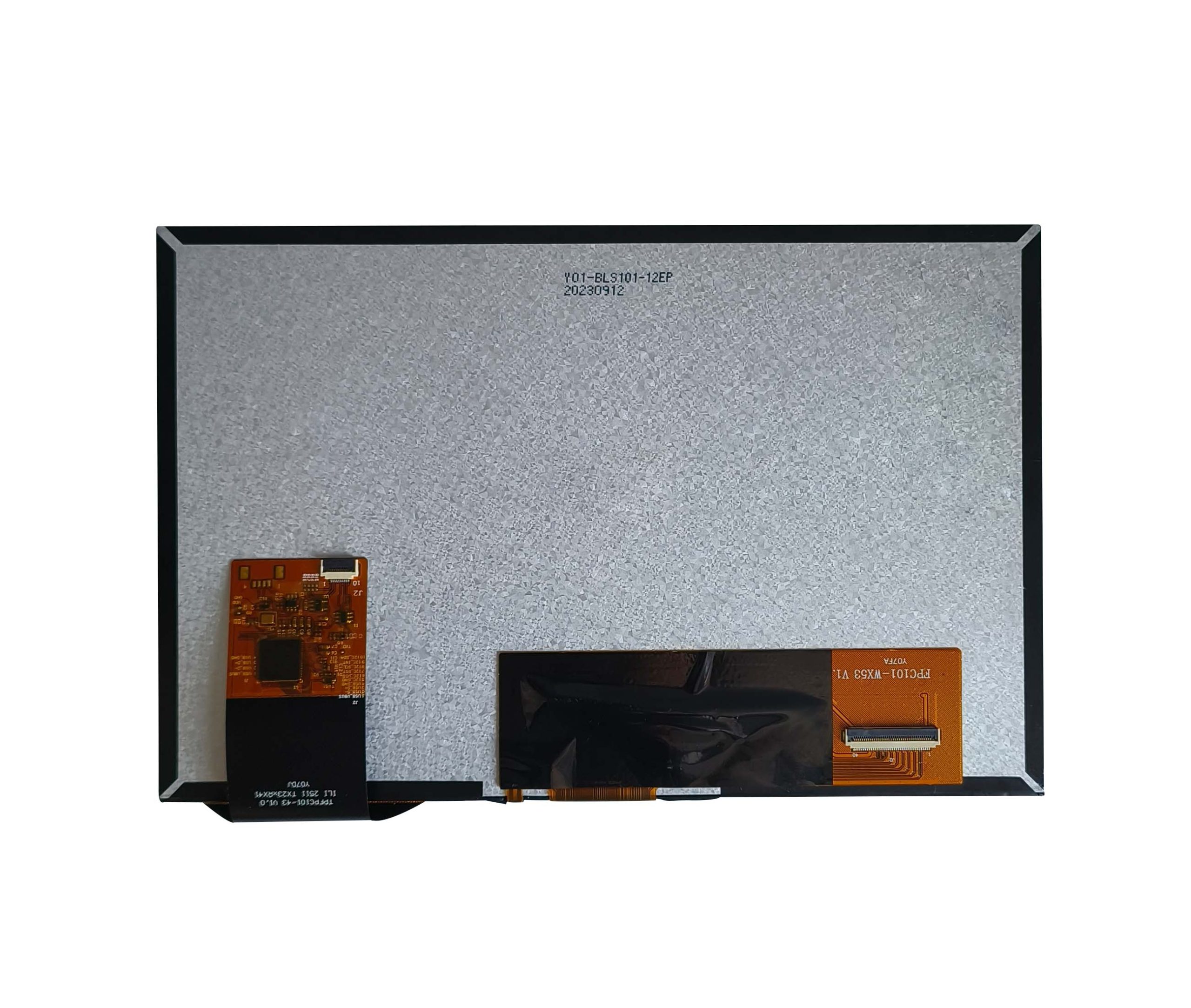

10,1 дюйма Солнечный свет Читаемый дисплей IPS 1280 * 800 с оптическим связыванием CTP
10,1 дюйма Солнечный свет Читаемый дисплей IPS 1280 * 800 с оптическим связыванием CTP
| ПН |
KD101HWX53EP-FC43 |
| Размер | 10,1 дюйма |
| Резолюция | 1280×800 |
| Видеоинтерфейс | LVDS |
| Яркость | 800нитс |
| Направление просмотра | IPS |
| Температура работы | -30°C~80°C |
| Температура хранения | -30°C~85°C |
-
Промышленный дизайнДля обеспечения долгосрочной стабильности мы следуем системам ISO 9001 / IATF 16949 / ISO 13485 и применяем 100% проверку AOI во время процесса FOG. Критерии: IC ≥5 проводящих частиц, FPC ≥10, улучшение надежности связывания для промышленного использования.
- Все твердотельные конденсаторы
- Проект с низким ЭМК класс B: EN55032/EN55035
- Высокая защита от ESD (воздух ±8KV / контакт ±4KV)
- Длительное время жизни (не менее 50000 часов)
-
Высокая яркость и оптическая связьПромышленные дисплеи требуют специальных деталей, чтобы обеспечить стабильную работу в течение длительного времени в сложных условиях.
- Оптическая связь помогает предотвратить проникновение воды и пыли.
- Высокая яркость обеспечивает внешнее применение
- Широкая рабочая температура (-20 ~ 70 ℃)
- Анти-УФ материалы (керамические чернила / анти-УФ SCA / OCA)
-
Настройка сервисаМы демонстрируем ваши идеи!
- Настройка LCM и CTP pinout
- Настройка FPC и кабеля
- Настройка корпуса для проще сборки
- Мы сделали крышку стекла как ваш запрос. LOGO/Цвет/Форма/Толщина. ..
- Настройте фоновое освещение, яркость и толщина могли быть изменены
- Настройка интерфейса, TTL/LVDS/MIPI/EDP/DP/HDMI/Type-C/VGA/USB-A
-
Часто задаваемые вопросы
Q1: Включает ли он сенсорный, и какой сенсорный интерфейс поддерживается?
О: Да. Он интегрирует a емкостная сенсорная панель (CTP). Сенсорный интерфейс И2С для подключения к вашей хост-системе.
Q2: Что такое оптическая связь и почему она полезна?
А: Оптическая связь связывает ЖК и сенсорную панель с оптическим клеем к уменьшить внутренние отражения, улучшить читаемость, и помочь защитить от проникновение пыли и влагиПовышение надежности в промышленном использовании.
Q3: Какой вход мощности требует модуль?
А: ЖК VDD составляет 3,3 В.
Q4: Каков диапазон температур работы и хранения?
А: Рабочая температура: -30°C до 80°C. Температура хранения: -30°C до 85°C.
Q5: Можете ли вы настроить яркость, покрытие стекла или сенсорную производительность?
О: Да. Мы поддерживаем настройку для яркость подсветки, Форма/толщина покрывающей линзыповерхностная обработка (АГ/АР/АФи сенсорная настройка (перчатка / мокрое прикосновение / шумный иммунитет).
Q6: Можете ли вы предоставить лист данных и механический чертеж?
О: Да. Пожалуйста, свяжитесь с нами, чтобы получить лист данных и наброски/чертежи АА для оценки и интеграции.
Q7: Для каких приложений предназначен этот дисплей?
А: Он подходит для промышленный HMI, открытые/полуоткрытые информационные терминалы, системы парковкии другое оборудование, требующее высокой яркости и надежной работы.
| Пункт | Спецификация |
| Размер LCD | 10,1 дюйма |
| Резолюция | 1280*800 |
| Интерфейс | LVDS |
| Яркость (cd/m²) | 800нитс |
| Направление просмотра | бесплатно |
| Активная зона | 216,96 (В) x135,60 (В) |
| Пиксельный Pitch | 0,1695 (В) х 0,1695 (В) |
| Цвета дисплея | 16.7M |
| Интерфейс TP | И2С |
| Размер контуры (мм) | 229,46 (В) х 149,10 (В) х 6,33 (Г) |
| Температура работы | -30°C~80°C |
| Температура хранения | -30°C~85°C |
| Входная мощность | 5В |
