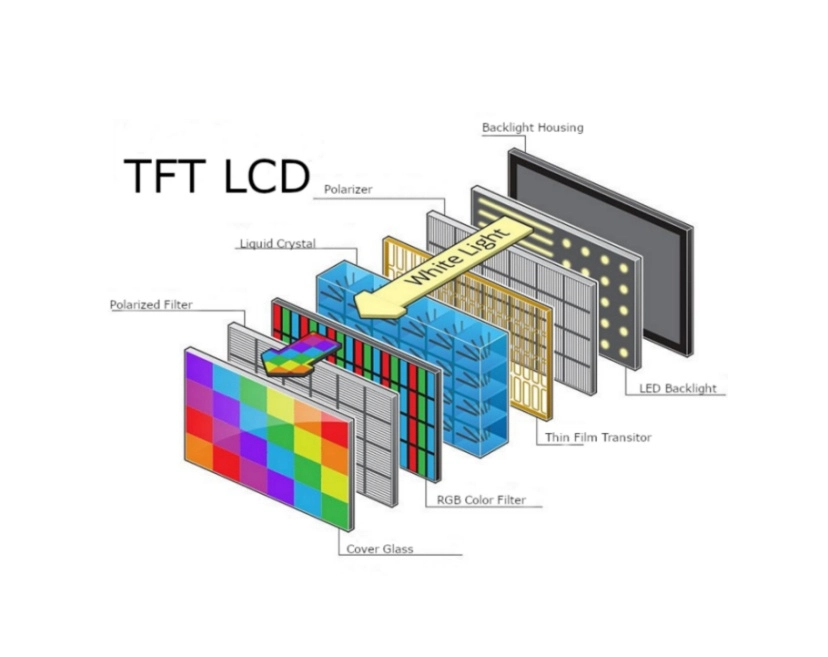

IPS-, TN- und VA-Displays für Industrie- und Medizintechnik: So wählen Sie das richtige LCD-Panel aus

Die Auswahl eines LCD-Panels für industrielle Displays beeinflusst weit mehr als nur das Aussehen. In der Fabrikautomation, bei Medizingeräten, Outdoor-Terminals, Landmaschinen und Fahrzeugarmaturenbrettern wirkt sich die Paneltechnologie direkt auf Betrachtungswinkel, Farbwiedergabe, Kontrast, Touchscreen-Empfindlichkeit, Lesbarkeit bei Sonnenlicht und Langzeitnutzbarkeit aus.

Ein Display kann auf einem Prüfstand gut aussehen, aber nach dem Einbau in eine Maschine schwer lesbar werden. Ein 10,1-Zoll-HMI in Brusthöhe wird nicht immer frontal betrachtet. Ein medizinisches TFT-LCD-Display wird möglicherweise von der Seite eines Patientenbetts aus überprüft. Das Display eines Golfwagens oder das Armaturenbrett einer Landmaschine können Blendung, Staub, Vibrationen und schnellen Temperaturschwankungen ausgesetzt sein. Unter diesen Bedingungen verhalten sich IPS-, TN- und VA-Panels nicht gleich.

Kadi Anzeige Kadi Display liefert industrielle TFT-LCD-Module, TFT-Touchdisplays, Industriemonitore, Balkendisplays, AMOLED-Displays, Raspberry-Pi-Displays, Embedded-Display-Lösungen, Zubehör und kundenspezifische Displaylösungen für B2B-Gerätehersteller. Mit über 20 Jahren Erfahrung in der Displaybranche und einer Produktionsstätte von über 10.000 Quadratmetern konzentriert sich Kadi Display auf industrielle Steuerungstechnik, Medizintechnik, Embedded Systems, Außenanwendungen und die Integration von OEM/ODM-Displays.

TN-Displays: Geeignet für einfache Geräte mit festem Betrachtungswinkel

Wo TN-Panels noch Wert haben

TN (Twisted Nematic) zählt zu den ausgereiftesten LCD-Panel-Technologien. Sie kommt häufig zum Einsatz, wenn ein Projekt ein kostengünstiges Display mit einfacher Benutzeroberfläche erfordert. Ein TN-Display eignet sich für Geräte, die grundlegende Zahlen, kurze Menütexte, Maschinenstatus, Alarmsymbole oder begrenzte Betriebsinformationen anzeigen.

Diese Art von Bedienfeld eignet sich für kompakte Steuerungen, einfache Instrumente oder fest installierte Maschinenbedienfelder, bei denen der Bediener direkt vor dem Bildschirm steht. Bei einer nicht grafikintensiven Benutzeroberfläche und kontrollierter Blickrichtung erfüllt TN die funktionalen Anforderungen auch ohne zusätzliches Budget für die Anzeige.

Warum TN in HMI- und medizinischen Displays riskant sein kann

Die größte Schwäche von TN-Bildschirmen ist der Betrachtungswinkel. Bei Blickwinkeln von der Seite, von oben oder von unten kann der Kontrast abnehmen und die Farben können sich verändern. Bei Industrie- und Medizingeräten kann dies mehr als nur den Sehkomfort beeinträchtigen.

Ein Bediener, der ein industrielles HMI-Display von der Seite betrachtet, kann einen Wert möglicherweise nicht korrekt ablesen. Eine Warnfarbe kann aus einer seitlichen Position schwächer erscheinen. In medizinischen Geräten ist eine stabile Sichtbarkeit von Kurvenverläufen, Patientendaten und Alarmbereichen erforderlich, da mehrere Benutzer den Bildschirm aus verschiedenen Winkeln ablesen können. Aus diesem Grund eignet sich die TN-Technologie besser für einfache Geräte mit festem Betrachtungswinkel als für komplexe industrielle HMI-Displays, medizinische Touchscreens oder Fahrzeugdisplays.

IPS-Displays: Eine praktische Option für anspruchsvolle Geräte

Breiter Betrachtungswinkel und stabile Bildqualität

IPS (In-Plane Switching) wird häufig in industriellen TFT-LCD-Displayprojekten eingesetzt, da es weite Betrachtungswinkel und eine stabilere Bildqualität bietet. Im Vergleich zu TN-Displays weisen IPS-Displays in der Regel einen besseren Kontrast und eine höhere Farbkonsistenz auf, unabhängig davon, ob man sie von links, rechts, oben oder unten betrachtet.

Dies ist im täglichen Umgang mit Geräten von Bedeutung. Ein Techniker kann ein 7-Zoll-Industrie-Touchdisplay bedienen, während er neben einer Maschine steht. Eine Krankenschwester kann ein medizinisches Gerät überprüfen, ohne direkt davor zu stehen. Ein Fahrer, der ein Display an einer Landmaschine bedient, kann den Bildschirm im Blick behalten, während die Kabine vibriert und Sonnenlicht aus verschiedenen Richtungen einfällt.

In diesen Fällen ist IPS nicht nur eine Anzeigefunktion. Es wird Teil des Benutzererlebnisses und der Lesesicherheit des Geräts.

Wie Kadi Display IPS in industriellen TFT-LCD-Produkten einsetzt

Das Portfolio von Kadi Display im Bereich industrieller TFT-LCDs umfasst IPS-Displayoptionen für Anwendungen, bei denen ein großer Betrachtungswinkel, hohe Helligkeit und stabile Lesbarkeit wichtig sind. Ein Beispiel ist ein 10,1-Zoll 1280×720 IPS Industrie-TFT-LCD-Modul Mit MIPI-Schnittstelle, 1700 cd/m² Helligkeit, freier Betrachtungsrichtung und einem Betriebstemperaturbereich von -30 °C bis 70 °C eignet sich dieses hochauflösende TFT-LCD-Display besser für Outdoor-HMI-Anwendungen, Displays für Landmaschinen und Fahrzeugarmaturenbretter als herkömmliche Indoor-LCD-Panels.

Für Anwendungen, die feinere UI-Details erfordern, listet Kadi Display auch eine auf. 10,1-Zoll-IPS-TFT-LCD-Display mit einer Auflösung von 1920 × 1200 Pixeln Mit LVDS-Schnittstelle, 1000 cd/m² Helligkeit, 16,7 Millionen Farben, Rundumsicht und einem Betriebstemperaturbereich von -20 °C bis 70 °C eignet sich diese Konfiguration für industrielle Bedienterminals, Displays medizinischer Geräte, eingebettete Systeme und professionelle HMI-Geräte, bei denen sowohl Bildschärfe als auch Bildstabilität wichtig sind.

Diese Beispiele verdeutlichen, warum IPS häufig für industrielle und medizinische Displays gewählt wird. Die Paneltechnologie gewinnt an Wert, wenn sie mit hoher Helligkeit, MIPI-DSI- oder LVDS-Schnittstellenoptionen, kapazitiver Touchscreen-Integration, AG- oder AR-Deckglas, optischer Verklebung und projektspezifischer mechanischer Konstruktion kombiniert wird.

VA-Displays: Nützlich, wenn Kontrast die Hauptanforderung ist

Wo VA-Paneele Platz finden

VA-Panels (Vertical Alignment) zeichnen sich durch einen höheren Kontrast und tiefere Schwarztöne aus. Ein VA-Display eignet sich beispielsweise für industrielle Messgeräte, Steuergeräte oder Geräteschnittstellen in Innenräumen, die dunkle Hintergründe und kontrastreiche Grafiken verwenden.

In kontrollierten Innenräumen kann ein VA-LCD-Panel Datenbereiche, Menüabschnitte und grafische Elemente schärfer darstellen. Wenn das Display hauptsächlich von vorne betrachtet wird und die Anwendung keine Bedienung aus einem weiten Blickwinkel erfordert, kann sich die Prüfung eines VA-Panels lohnen.

Warum VA in der endgültigen Struktur getestet werden sollte

VA-Panels können hinsichtlich Betrachtungswinkelverhalten, Reaktionszeit und Graustufenübergang variieren. Bei Medizingeräten, Fahrzeugdisplays und interaktiven industriellen HMI-Bildschirmen sollte das Panel im vorgesehenen mechanischen Gehäuse getestet und nicht allein anhand des Datenblatts beurteilt werden.

Deckglas, Dicke des Touchpanels, Hintergrundbeleuchtungseinstellung, Installationswinkel und Umgebungslicht können das Endergebnis beeinflussen. Eine Musterprüfung unter realen Betriebsbedingungen ist oft notwendig, bevor ein VA-Panel für die Produktion freigegeben wird.

Anpassung von IPS, TN und VA an industrielle Anwendungen

Industrielle HMI-Displays

Industrielle HMI-Displays zeigen häufig Alarme, Maschinenwerte, Trendkurven, Einstellungsmenüs und Touch-Buttons an. Bediener können den Bildschirm im Gehen, neben der Maschine oder mit Handschuhen ablesen. IPS ist für diese interaktiven Bedienfelder oft die sicherere Wahl, da es aus verschiedenen Blickwinkeln eine gleichbleibende Lesbarkeit gewährleistet.

TN-Panels eignen sich weiterhin für einfache, feststehende Statusanzeigen. VA-Panels sind möglicherweise besser für Innenräume geeignet, in denen ein hoher Kontrast wichtiger ist als ein großer Betrachtungswinkel. Die endgültige Wahl hängt vom UI-Design, dem Montagewinkel, dem Umgebungslicht und dem erwarteten Betriebsverhalten ab.

Ausstellungsstücke für medizinische Geräte

Medizinische Displays erfordern in der Regel klare Grafiken, stabile Betrachtungswinkel und zuverlässige Lesbarkeit. IPS-Displays eignen sich häufig für Patientenmonitore, Diagnosegeräte, Infusionsgeräte, tragbare medizinische Instrumente und medizinische Bedienfelder. In Kombination mit einem kapazitiven Touchscreen, einem leicht zu reinigenden Deckglas und einer stabilen Hintergrundbeleuchtung ermöglicht ein IPS-TFT-LCD-Display einen zuverlässigeren Betrieb medizinischer Geräte.

Fahrzeug- und Außenausstellungen

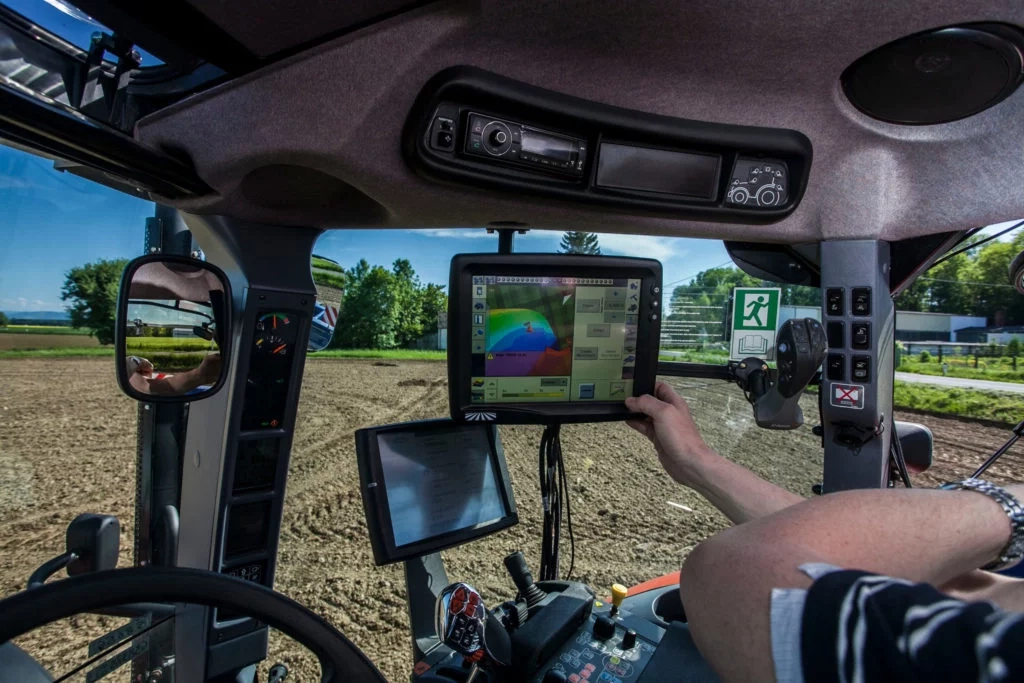

Landwirtschaftliche Maschinen, Golfwagen, Nutzfahrzeuge und Außenterminals benötigen mehr als ein Standard-LCD-Panel. Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und das schnelle Ablesen von Informationen beeinträchtigen die Anzeigeleistung. Für diese Anwendungen sollte ein sonnenlichttaugliches Display als komplettes optisches System betrachtet werden.

Ein helles IPS-TFT-LCD mit mindestens 1000 cd/m² Helligkeit ist eine gute Ausgangsbasis. Eine Antireflexions- oder Antiglas-Oberflächenbehandlung reduziert Blendung und Reflexionen. Optisches Bonden verbessert den Kontrast und verringert den Luftspalt zwischen LCD und Touchpanel. In manchen Projekten sind zusätzlich ein kundenspezifisches Deckglas, Anpassungen am FPC, eine Schnittstellenkonvertierung oder die Feinabstimmung des Touchcontrollers erforderlich.

Was Ingenieure und Einkäufer vor der Beschaffung prüfen sollten

Parameter, die über den Paneltyp hinaus wichtig sind

Eine zuverlässige Spezifikation für industrielle Displays sollte Folgendes umfassen: Bildschirmgröße, Auflösung, Paneltyp, Helligkeit, Betrachtungswinkel, Schnittstelle, Touch-Typ, Betriebstemperatur, Lagertemperatur, Oberflächenbehandlung, Klebemethode, Deckglasdicke, Montagestruktur, Produktlebensdauer und geschätztes Jahresvolumen.

Gängige Displaygrößen für Industrie- und Medizingeräte sind 5-Zoll-, 7-Zoll-, 10,1-Zoll-, 12,1-Zoll- und 15,6-Zoll-Displays. Die Schnittstellenauswahl umfasst je nach Systemplatine und Anwendung LVDS, MIPI DSI, HDMI, eDP, RGB oder SPI. Bei der Touch-Technologie stehen kapazitive und resistive Touchscreens zur Verfügung, abhängig von der Handhabung mit Handschuhen, der Wasserbeständigkeit, der Eingabegenauigkeit und den Kostenanforderungen.

Warum Lieferantenerfahrung das Projektrisiko reduziert

Die Auswahl von Displays ist ebenfalls eine langfristige Entscheidung. Sobald ein Bildschirm in Industrie- oder Medizingeräte integriert ist, können spätere Änderungen Auswirkungen auf Gehäuse, Firmware, Kabeldesign, Hintergrundbeleuchtung, Touch-Funktion und Zertifizierungsprozess haben.

Kadi Display unterstützt industrielle TFT-LCD-Module, TFT-Touchdisplays, Displays mit hoher Helligkeit, Industriemonitore, TFT-LCD-Module im Balkenformat und kundenspezifische Displaybaugruppen. Bei Projekten, die individuelle Helligkeitseinstellungen, Deckgläser, optische Verbindungen, FPC-Design, Touchpanel-Integration, Schnittstellenkarten oder Gehäuseunterstützung erfordern, kann eine frühzeitige technische Prüfung das Risiko von Designänderungen vor der Serienproduktion minimieren.

Schlussfolgerung

TN-, IPS- und VA-Displays eignen sich alle für Anwendungen in Industrie- und Medizintechnik. TN-Displays sind ideal für einfache Geräte mit festem Betrachtungswinkel, bei denen die Kosten im Vordergrund stehen. VA-Displays sind nützlich für Innengeräte, die einen höheren Kontrast erfordern. IPS-Displays werden häufig für industrielle HMI-Displays, medizinische Touchscreens, Fahrzeugarmaturenbretter und Außenterminals bevorzugt, da sie größere Betrachtungswinkel und eine stabilere Bildqualität bieten.

Die optimale Wahl des LCD-Panels hängt vom gesamten Anzeigesystem ab. Helligkeit, Schnittstelle, Touch-Technologie, Oberflächenbehandlung, optische Verklebung, Betriebstemperatur, mechanische Struktur und langfristige Verfügbarkeit sollten gemeinsam bewertet werden. Für Hersteller, die industrielle Displays von 5 bis 15,6 Zoll entwickeln, Kadi Anzeige bietet Standard- und kundenspezifische Displaylösungen für industrielle Steuerungstechnik, Medizintechnik, eingebettete Systeme, Outdoor-HMI und Fahrzeuganwendungen.

Häufig gestellte Fragen

Frage 1: Welcher LCD-Panel-Typ eignet sich am besten für industrielle Displays?

A: Welcher LCD-Panel-Typ für industrielle Displays am besten geeignet ist, hängt vom Betrachtungswinkel, den Lichtverhältnissen, den Anforderungen an die Touch-Funktionalität und dem Kostenrahmen ab. IPS-Panels werden häufig für industrielle HMI-Displays bevorzugt, da sie weite Betrachtungswinkel und eine stabile Bildqualität bieten. TN-Panels eignen sich für einfache, feststehende Panels, während VA-Panels für Innengeräte mit höherem Kontrastbedarf eingesetzt werden können.

Frage 2: Warum werden IPS-TFT-LCD-Displays in medizinischen Geräten verwendet?

A: IPS-TFT-LCD-Displays werden in medizinischen Geräten eingesetzt, da sie die Lesbarkeit von Zahlen, Symbolen, Kurvenverläufen und Warnmeldungen aus verschiedenen Blickwinkeln gewährleisten. Dies ist vorteilhaft für Patientenmonitore, Diagnosegeräte, tragbare medizinische Instrumente und medizinische Touchscreens, die von mehreren Benutzern aus unterschiedlichen Positionen bedient werden.

Frage 3: Wie wähle ich zwischen IPS, TN und VA für ein industrielles HMI?

A: Bei der Auswahl zwischen IPS, TN und VA für ein industrielles HMI sollten Sie den Betrachtungswinkel, die Komplexität der Benutzeroberfläche, die Lichtverhältnisse, die Anforderungen an die Touch-Funktionalität und den Installationsort berücksichtigen. IPS eignet sich in der Regel besser für interaktive HMI-Panels mit Alarmen, Daten, Diagrammen und Touch-Tasten. TN ist besser geeignet für einfache, feststehende Geräte, während VA für Innengeräte geeignet sein kann, bei denen der Kontrast im Vordergrund steht.

Frage 4: Benötigt ein sonnenlichttaugliches Industriedisplay IPS?

A: Ein sonnenlichttaugliches Industriedisplay benötigt nicht immer IPS, jedoch ist IPS hilfreich, wenn eine gute Lesbarkeit aus einem weiten Winkel erforderlich ist. Helligkeit, Kontrast, AG- oder AR-Oberflächenbehandlung, optische Verklebung und Betriebstemperaturbereich beeinflussen ebenfalls die Leistung von Außendisplays. Bei Landmaschinen, Outdoor-HMIs und Fahrzeugarmaturenbrettern sollten diese Faktoren gemeinsam betrachtet werden.

Frage 5: Welche Informationen werden für ein Angebot für ein kundenspezifisches industrielles LCD-Display benötigt?

A: Ein Angebot für ein kundenspezifisches industrielles LCD-Display sollte Bildschirmgröße, Auflösung, bevorzugtes Panel-Typ, Zielhelligkeit, Schnittstelle, Touch-Typ, Anforderungen an das Deckglas, Oberflächenbehandlung, optische Verklebung, Betriebstemperatur, Montageart, Anwendungsumgebung und geschätztes Jahresvolumen enthalten. Diese Details helfen dabei, das passende industrielle TFT-LCD-Display oder Touch-Display für Ihr Projekt zu finden.
