As tecnologias de visualização formam a coluna vertebral da eletrônica moderna, possibilitando tudo desde painéis de controle industrial até dispositivos de imagem médica. No coração desses sistemas está o endereço de píxel, um processo que determina como as imagens são renderizadas em telas. Dois métodos primários dominam este espaço: matriz passiva e tecnologias de matriz ativa. Entender essas abordagens é essencial para fabricantes e fornecedores selecionando componentes para aplicações confiáveis e de alto desempenho.

Ambos LCDs e OLEDs alavancam estruturas de matriz, categorizadas como matriz passiva LCDs/OLEDs (PMOLED) ou variantes de matriz ativa (AMOLADO para OLEDs, TFT para LCDs). Este guia explora mostras matriciais, seus princípios operacionais, e uma comparação detalhada com a ajuda à tomada de decisões informada em projetos de integração.

O que são mostras de Matrix?

Dispositivos de matriz consistem em um arranjo baseado na grelha de píxeles, elementos fundamentais que emitem luz ou modulam luz que construem conteúdo visual. Esses píxeles são organizados em filas e colunas, permitindo controle preciso para formar texto, gráficos ou vídeos dinâmicos. Tales exibições alimentam um vasto conjunto de dispositivos, incluindo monitoradores industriais de alta resolução, telas de diagnóstico médico e sistemas incorporados em equipamento de automatização.

Os LCDs e os OLEDs empregam tecnologia de matriz para a gestão de píxel. Em LCD, cristais líquidos giram para controlar a passagem da luz de trás, enquanto os OLEDs emitem luz orgânicamente após estimulação elétrica. O quadro de matriz assegura um endereço eficiente, onde a multiplexão ativa filas e colunas específicas para iluminar os píxeles alvo. Essa diferenciação – passiva versus ativa – impacto resolução, taxas de refrescamento e adequação geral para ambientes exigentes como o fabrico de pisos ou instalações de saúde.

Como a Matrix Mostra o Trabalho

As imagens emergem de pixels seletivamente energéticos dentro da grelha coluna-fila. A multiplicação scanna o array sequencialmente: uma fila ativa, seguida de sinais de coluna ditando os estados de pixel. Esse ciclo rápido refresca toda a exibição múltiplas vezes por segundo, criando a ilusão de movimento contínuo.

Sistemas passivos dependem de interseções diretas de eletrodos para controle, simplificando hardware, mas introduzindo limitações na precisão. Configurações ativas incorporam elementos de troca por pixel, aumentando a estabilidade e velocidade. Para fornecedores industriais, capturar essa mecânica suporta a seleção óptima de módulos LCD TFT, como aqueles de fabricantes baseados em Shenzhen especializados em soluções rugadas e personalizadas.

Mostras de Matriz Passiva

Display de matriz passiva representam uma abordagem mais cedo e racionalizada ao controle de píxel, utilizando uma rede de eletrodos de fila e coluna sem componentes dedicados de troca por píxel. A aplicação de tensão nas interseções ativa os píxeles, alterando seu comportamento óptico para produzir luz ou modular a transmissão.

Estrutura das Mostras de Matriz Passiva

A arquitetura enfatiza o minimalismo, caracterizando:

• Eletrodos de fila: Condutores horizontales ligando todos os píxeles em fila, distribuindo sinais de ativação uniformemente.

• Eletrodos de colunas: Linhas verticais conectando os píxeles das colunas, permitindo o fornecimento de tensão alvo.

• Eletrodos de Pixel: pontos de intersecção onde a tensão aplicada governa atributos de píxel como brilho e cor. Em configurações LCD, campos elétricos reorientam cristais líquidos para regular a luz de fundo; em OLEDs, corrente direta desencadea emissões.

Esse projeto de eletrodos reduz a complexidade, tornando matrizes passivas custo-efetivas para implementações básicas. Contudo, conversa cruzada – ativação não intencionada de píxeles adjacentes – pode ocorrer devido a linhas compartilhadas.

Como a Matriz Passiva Mostra o Trabalho

A operação depende de um endereço baseado na grelha com m linhas de fila e n linhas de coluna, totalizando m n controles. “ Passivo - indica a ausência de elementos ativos; os píxeles respondem através de limiares inerentes aos diferenciais de tensão.

Para iluminar um píxel, a seleção simultânea de filas e colunas cria uma queda de tensão (V_on para ativação, V_off para desactivação). Em LCD, isso gira cristais para permitir ou bloquear a luz; em OLEDs, ele excita emissores proporcionalmente. Refrescar constantemente evita desaparecer, pois os píxeles não têm retenção de carga.

Para os fornecedores integrando-se em dispositivos de baixa potência, este método adequa bem o conteúdo estático, embora cenários dinâmicos revelem atrasos de refrescamento.

Avantagens da Matriz Passiva

• Produção Acessível: Menos componentes menores custos de fabricação, ideal para ordens de volume em ferramentas industriais de nível de entrada.

• Consumo de energia inferior para imagens estáticas: Nenhum desenho contínuo de transistores conserva energia em exibições não alteradas, benéfico para móveis médicos operados por bateria.

• Simplicidade em Aplicações Básicas: Design simples facilita um protótipo rápido para resoluções não exigentes.

Desvantagens da Matriz Passiva

• Tempo de Resposta Mais lento: A escaneagem sequencial induz fantasmas em conteúdo pesado em movimento, limitando o uso em sistemas de monitoramento rápido.

• Ángulos de Vista Limitados: O controle de eletrodos produz visões estreitas óptimas, degradando o contraste fora do eixo – inadequado para revisões médicas colaborativas.

• Raportos de Contraste Baixos: Mudanças em escala de grises reduzem a profundidade, com negros aparecendo lavados sob luz ambiente.

Aplicações de Matriz Passiva

Esses exibições excelem em cenários sensíveis ao custo e de baixa resolução: medidores digitais na automatização fábrica, imitações de papel eletrônico para rastreadores de inventário, ou termómetros médicos simples. Fornecedores como Kadi Display oferecem variantes passivas para tais integrações, assegurando a confiabilidade em orçamentos restritos.

Mostra Matriz Activa

A matriz ativa mostra manejo avançado de píxeles através de elementos de controle individuais, principalmente Transistores de Filme Thin (TFT). Cada pixel pareja com um transistor, possibilitando abordagem independente para fidelidade superior e responsividade.

Estrutura das Mostras de Matriz Activa

Elementos-chave incluem:

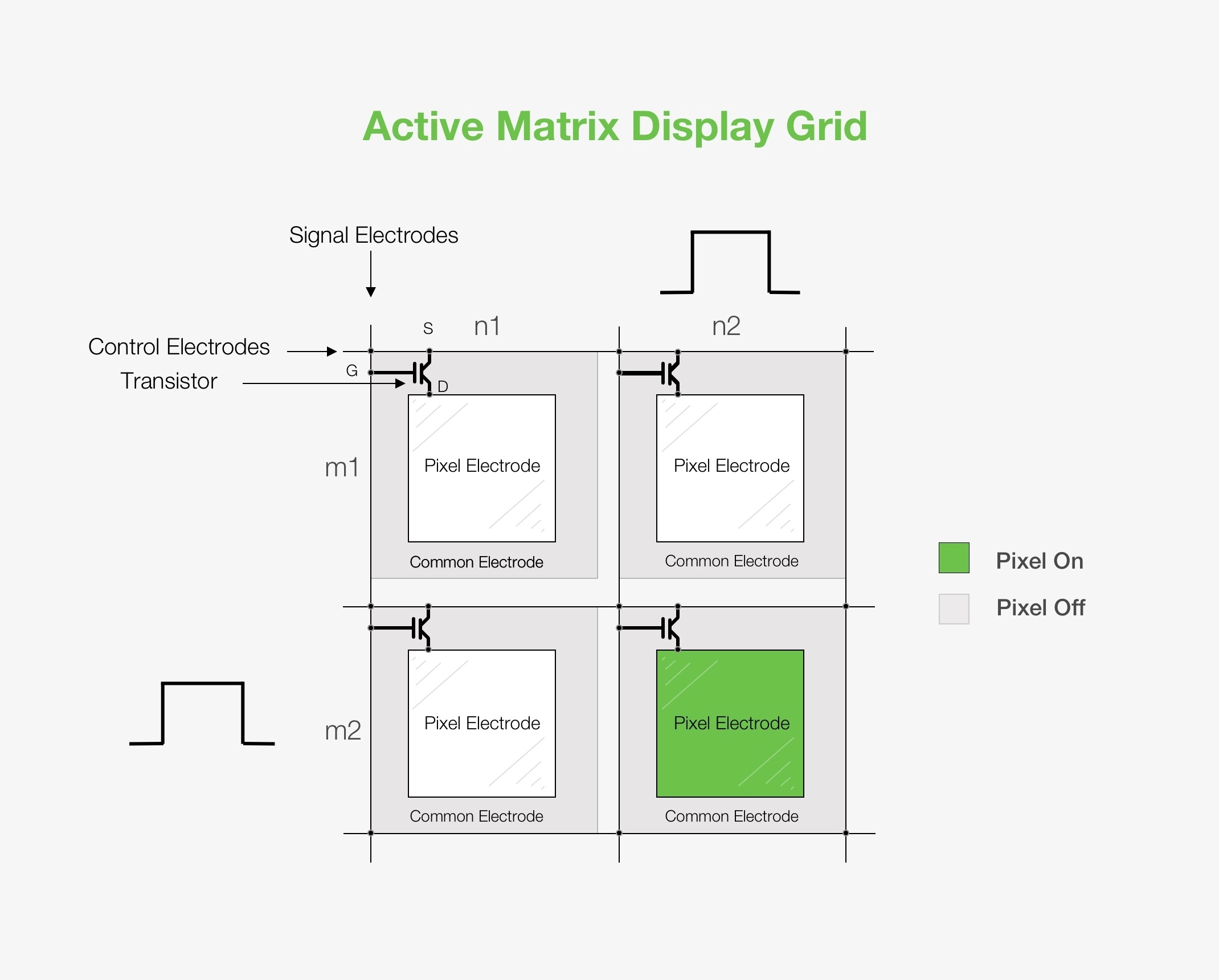

• Eletrodos de sinal: Linhas de colunas que fornecem voltagens de dados de imagem aos transistores.

• Eletrodos de Controlo: Linhas de fila que fazem ativação de transistores.

• Transistor de filmes finos (TFT): Conmutador per-pixel com fonte, drenagem e portal terminals; A tensão do portão alterna a condutividade, carregando os capacitores de píxel.

• Eletrodo Comum: Planos compartilhados fundados formando campos com eletrodos de píxel.

• Eletrodo de Pixel: Unico por pixel, sustentando carga para modulação da luz.

As camadas TFT se depositam finamente em substratos de vidro, integrando-se sem problemas com matrizes LCD ou OLED.

Como a Matriz Ativa Mostra o Trabalho

Os pares de capacitores transistores armazenam os estados de píxel pós-refrescamento. A seleção sequencial das filas ativa os portões, permitindo que os sinais das colunas carguem os capacitores. As cargas mantidas persistem, minimizando conversas cruzadas e possibilitando altas taxas de refrescamento.

Isso sustenta a iluminação uniforme através de quadros, crítica para visuais industriais sem flicker. Em LCD TFT, campos giram cristais; Em AMOLED, eles dirigem emissores orgânicos.

Avantagens da Matriz Activa

• Qualidade Superior da Imagem: Estados persistentes produzem alto contraste e agudez, vital para imagem médica precisa.

• Tempos de Resposta Rápida: A independência do pixel erradica o desvio de movimento, apoiando dados em tempo real na fabricação de painéis de bordo.

• Ángulos de Visualização Larga: O controle uniforme preserva cores e brilho de perspectivas variadas, aumentando a utilizabilidade em configurações orientadas para equipe.

Desvantagens da Matriz Activa

• custos de fabricação mais elevados: A fabricação de transistores eleva a complexidade e o preço, embora possível para pedidos de fornecedores em massa.

• Utilização elevada de energia: O controle contínuo traz mais energia, compensado por ganhos de eficiência na operação dinâmica.

Aplicações Activas de Matriz

Sectores primários dominantes, matrizes ativas alimentam painéis industriais de alto nível HMI, exibições cirúrgicas e interfaces automóveis. Fabricantes favorecem variantes TFT por sua robustão em condições difíceis.

Matriz passiva contra ativa

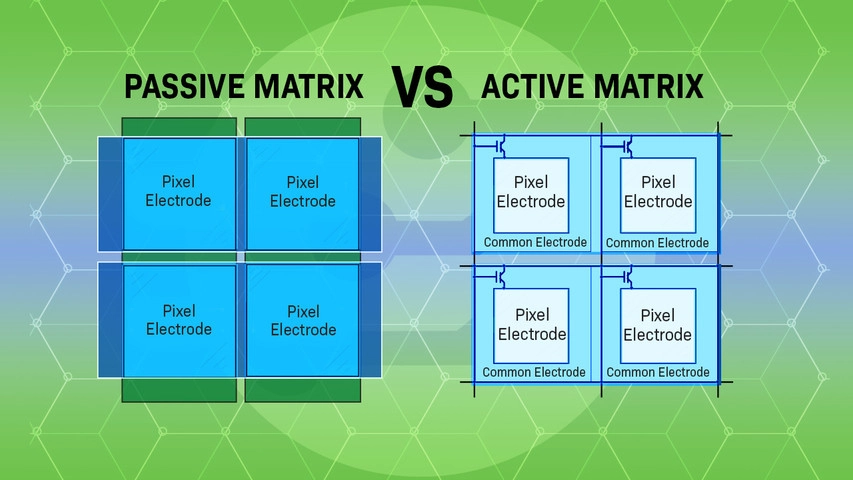

Ambos os píxeles de rede de tecnologias para lidar, mas divergir na fineza de controle. Matrizes passivas empregam malhas de eletrodos para economia, responsividade comercial para a acessibilidade - adequada a medidas industriais estáticas e baseadas no orçamento. Matrizes ativas implementam transistores para precisão, fornecendo visuais vibrantes e estáveis a custos mais elevados, ideal para telas médicas e de automatização dinâmicas.

Na prática, as resoluções passivas são inferiores a 320× 240 com taxas de refrescamento inferiores a 60Hz; o ativo excele além, apoiando 4K e 120Hz. Os perfis de energia viram: conservas passivas em atividade, ativas em movimento. Visualização e contraste favorecem ativos, com melhorias IPS alargando ângulos para 178°.

Para as decisões B2B, matrizes ativas alinham-se com os padrões em evolução em setores focados na confiabilidade, como evidenciado por fornecedores certificados pela ISO priorizando TFT pela longevidade.

Conclusão

A matriz passiva e ativa mostra cada nicho de corte no ecossistema de visualização, equilibrar custos, desempenho e necessidades de aplicação. Opções passivas racionalizam as integrações básicas, enquanto ativas – particularmente TFT LCDs – elevam a qualidade para demandas sofisticadas. Seleção baseada em resolução, ambiente e orçamento assegura resultados ótimos em projetos industriais e médicos.

À medida que a tecnologia de exibição evolui, as inovações híbridas prometem bridge gaps, mas princípios fundamentais duram. Fabricantes e engenheiros beneficiam de parceriar com fornecedores experientes versos nessas fundações.

FAQ

Qual é a principal diferença entre mostras de matriz passiva e ativa?

Dispositivos de matriz passiva usam uma simples grelha de eletrodos para controle de píxel, fazendo-os custo-eficazes mas propensos a respostas mais lentas e conversas cruzadas. Display de matriz ativa incorporam transistores como TFT para endereço individual de píxel, resultando em imagens mais afiadas, frequências mais rápidas de refrescamento e melhores ângulos de visão.

Qual tecnologia de matriz é melhor para aplicações industriais?

A matriz ativa, especialmente os LCD TFT, é preferida para configurações industriais devido ao seu contraste superior, tempo de resposta e durabilidade em ambientes de alta vibração. matrizes passivas trabalham para mostras estáticas de baixo custo como sensores básicos.

Como as matrizes passivas lidam com movimento em comparação com as ativas?

Matrizes passivas muitas vezes exibem fantasmas de escaneamento sequencial, inadequados para conteúdo de movimento rápido. Matrizes ativas mantêm os estados de píxel através de capacitores, eliminando desvio para vídeo suave em sistemas de monitoramento.

As matrizes passivas ainda são usadas em dispositivos modernos?

Sim, em aplicações conscientes do orçamento como calculadores, leitores eletrônicos e dispositivos médicos simples onde alta resolução é t necessário.

Que papel desempenham as certificações na escolha dos fornecedores de exibição de matrizes?

Certificações como ISO9001, ISO13485 e IATF16949 asseguram qualidade, confiabilidade e conformidade, essenciais para exibições industriais e médicas para cumprir padrões regulamentares.
