ما هي واجهة العرض؟

لأغراض العرض، يوفر وحدة تحكم العرض واجهة بين معالج الوسائط المتعددة ووحدة العرض. في المنطق الأساسي، واجهة العرض هي الوسائط لنقل إشارات وحدة التحكم الرئيسية إلى وحدة العرض. في شاشة TFT وحدة ، عادة ما تأتي الواجهة في FPC أو PCB ، وحتى في امتداد لوحات وحدة التحكم LCD.

اختيار مناسب واجهة العرض ضروري لضمان التوافق والأداء بين معالج نظامك ومخرجته البصرية. يؤثر نوع الواجهة المحددة ليس فقط على الدقة والحجم ولكن أيضًا على استهلاك الطاقة والسرعة والتعقيد.

6 أنواع شائعة من واجهات شاشة TFT

وفقًا لوضع القيادة والتحكم في TFT-LCD ، فإن أنواع واجهة إدخال الإشارة الرئيسية هي كما يلي: MCU (المعروفة أيضًا باسم MPU) ، SPI ، TTL (المعروفة أيضًا باسم RGB) ، LVDS ، DSI (المعروفة أيضًا باسم MIPI) ، و EDP.

وحدة التحكم الدقيقة (MCU)

الهندسة المعمارية الأساسية ومبدأ العمل

واجهة MCU ضرورية لأنها تستطيع كتابة وقراءة البيانات المخزنة في مخزن الإطار الداخلي أو تخزين الأداة. عادة ما يدعم شاشات صغيرة أقل من 5 بوصات مع قرارات أقل من 480× 800.

يتضمن كل واجهة MCU أربعة أنواع من الإشارات: RD (قراءة إشارة تمكين في واجهة MCU 8080) ، WR (كتابة إشارة تمكين في واجهة MCU 8080) ، RS (إعادة تعيين دبوس) ، CS (دبوس اختيار الشريحة) ، إشارات البيانات: 18 بت ، 16 بت ، 9 بت ، أو 8 بت

المزايا والقيود

واجهات MCU بسيطة التنفيذ وفعالة من حيث التكلفة. ومع ذلك ، فإنها تفتقر إلى أداء عالي السرعة ، مما يجعلها غير مناسبة للشاشات الكبيرة أو عالية الدقة.

حالات الاستخدام النموذجية في الأنظمة المدمجة

هذا النوع مثالي للأنظمة المدمجة ذات الطاقة المنخفضة مثل العدادات المحمولة أو واجهات المستخدم الأساسية على الأجهزة.

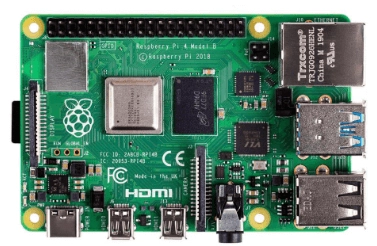

SPI (واجهة محيطية متسلسلة)

نظرة عامة على بروتوكول الاتصالات

SPI هو واجهة أجهزة محيطية متسلسلة. يقوم بإرسال البيانات المتسلسلة المتزامنة بين وحدة المعالجة المركزية و IC السائق. يتم نقل البيانات بالبت، مع بت عالية في الأمام وبت منخفضة في الخلف.

يدعم كل من تكوينات 3 خطوط و 4 خطوط اعتمادا على متطلبات التصميم.

فوائد SPI في تطبيقات العرض

يتطلب SPI عدد أقل من الدبابيس من الواجهات الموازية ، مما يقلل من تعقيد PCB. هذا’ مناسبة للأجهزة المدمجة حيث توفير المساحة مهم.

اعتبارات الأداء

سرعة النقل هي بضعة ميغابايت في الثانية فقط ، وهو بطيء. لذلك’ يستخدم عادة لشاشات منخفضة الدقة مثل تلك الموجودة في الأجهزة الذكية القابلة للارتداء أو الأجهزة المنزلية الصغيرة.

TTL-RGB (منطق ترانزستور ترانزستور &#8211؛ الأحمر الأخضر والأزرق)

آلية نقل الإشارة

يتم إنشاء إشارة مستوى TTL بواسطة جهاز TTL. تنقل واجهة TTL البيانات بالتوازي. فهو يفرض تغييرات القنوات الألوانية الثلاث من الأحمر (R) ، الأخضر (G) ، والأزرق (B) ويخرجها معًا.

تكوين الدبوس والخصائص الكهربائية

تتضمن كل واجهة RGB خمسة أنواع من الإشارات: VS (التزامن العمودي) ، HS (التزامن الأفقي) ، DCLK (ساعة النقطة) ، DE (تمكين البيانات) ، D0…DXX

يمكن أن تختلف واجهات RGB من 6 بت إلى 24 بت حسب متطلبات عمق اللون.

سيناريوهات التطبيق

تستخدم واجهات TTL-RGB على نطاق واسع في شاشات متوسطة الحجم التي تتطلب تحديثات سريعة مثل تشغيل الفيديو - والتي تظهر بشكل شائع في لوحات القيادة للسيارات أو لوحات HMI الصناعية.

MIPI-DSI (واجهة معالج صناعة الجوال - واجهة عرض تسلسلية)

ميزات الاتصالات المتسلسلة عالية السرعة

DSI هي واجهة عرض متسلسلة، وهي واجهة عرض قياسية محددة من قبل تحالف MIPI. مزاياه هي انخفاض استهلاك الطاقة، ومعدل نقل بيانات أعلى (حوالي 1Gbps)، ومساحة تخطيط أصغر.

يدعم مسارات متعددة - 1 حتى 8 - لتوسيع عرض النطاق الترددي بناء على احتياجات الدقة.

كفاءة الطاقة وإنتاج البيانات

تقدم MIPI-DSI كفاءة طاقة ممتازة مع الحفاظ على إنتاجية عالية. وهو مفيد بشكل خاص للأجهزة المحمولة التي تعمل بالبطارية.

الاستخدام في الأجهزة المحمولة والمدمجة

وبالتالي ، تنطبق الواجهة بشكل رئيسي على المحطات التي تتطلب شاشات عالية الدقة ، مثل الأجهزة اللوحية والهواتف الذكية وأجهزة الكمبيوتر المحمولة.

LVDS (إشارات التفاضلية منخفضة الجهد)

شرح تكنولوجيا الإشارات التفاضلية

واجهة LVDS هي تقنية إشارة تفاضلية منخفضة التأرجح. يمكن أن تجعل الإشارة تنقل بمعدل مئات ميغابايت في الثانية على زوج الخط التفاضلي أو الكابل المتوازن

يستخدم LVDS إشارات مدفوعة بالتيار مع ± 350 فولت التأرجح عند مستوى تحيز DC من 1.2 فولت.

مناعة الضوضاء وسلامة الإشارة

التدخل بين نفس زوج التفاضل - والخطوط يمكن أن تلغي بعضها البعض، لذلك القدرة على مكافحة التدخل قوية.

هذا يجعل LVDS مناسبة للغاية للبيئات الصناعية ذات الضوضاء الكهربائية.

التنفيذ في العروض الصناعية

10.1 بوصة IPS 1920 × 1200 TFT LCD مع واجهة LVDS ، 12.1 بوصة 1024 × 768 TFT LCD مع واجهة LVDS ، هي أمثلة تستخدم في تطبيقات الصف الصناعي التي تتطلب أداء مستقر في ظروف قاسية.

EDP (منفذ عرض مضمن)

التكامل مع معالجات الرسومات الحديثة

واجهة EDP هي واجهة رقمية تستند إلى بنية منفذ العرض والبروتوكول. يسمح بالتكامل المباشر مع وحدات الرسوم البيانية الشائعة في أجهزة الكمبيوتر الشخصية أو منصات الحوسبة المدمجة.

قدرات عرض النطاق الترددي ودعم الدقة

يمكنه نقل إشارات عالية الدقة مع موصلات أبسط وأقل دبابيس ، ودعم قرارات تتجاوز بكثير Full HD دون الحاجة إلى مسارات متعددة مثل LVDS.

ملاءمة للشاشات الراقية

15.6 بوصة 3840 × 2160 AM-OLED EF60UBA68 مثال على كيفية دعم eDP لتقديم المحتوى عالي الوضوح للشاشات الممتازة أو الإلكترونيات الاستهلاكية مثل أجهزة الكمبيوتر المحمولة.

مقارنة بين جميع الواجهات الست

أسئلة متكررة

أي واجهة عرض يجب أن أستخدمها للأجهزة القابلة للارتداء؟
استخدم SPI بسبب متطلبات الحد الأدنى لعدد الدبوس المناسبة لعوامل الشكل الصغيرة.

هل MIPI أفضل من LVDS؟
MIPI لديها كفاءة طاقة أفضل ولكن يتطلب بداية أكثر تعقيدا؛ تقدم LVDS سلامة إشارة قوية مثالية للاستخدام الصناعي.

هل يمكنني التحويل بين الواجهات؟

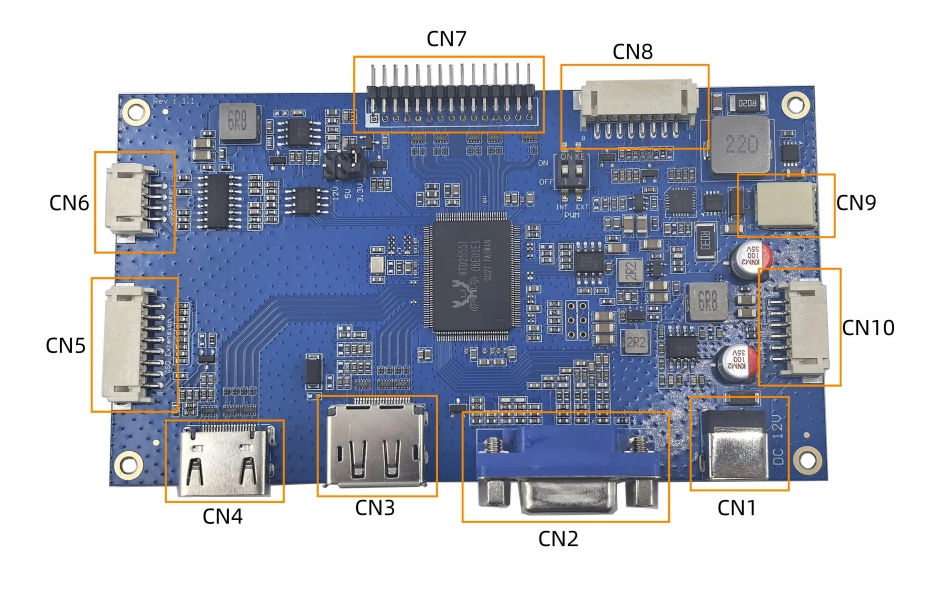

أجل لاستيعاب إشارات مختلفة بسبب قيود السائق، فإنه يحتاج إلى محول LCD إضافي أو لوحة وحدة التحكم… التحويل الشائع مثل RBG إلى LVBS، VGA، CVBS
