Comment choisir un module d'affichage TFT LCD industriel : guide des dimensions, de la luminosité, de l'interface, de la fonction tactile et de la personnalisation

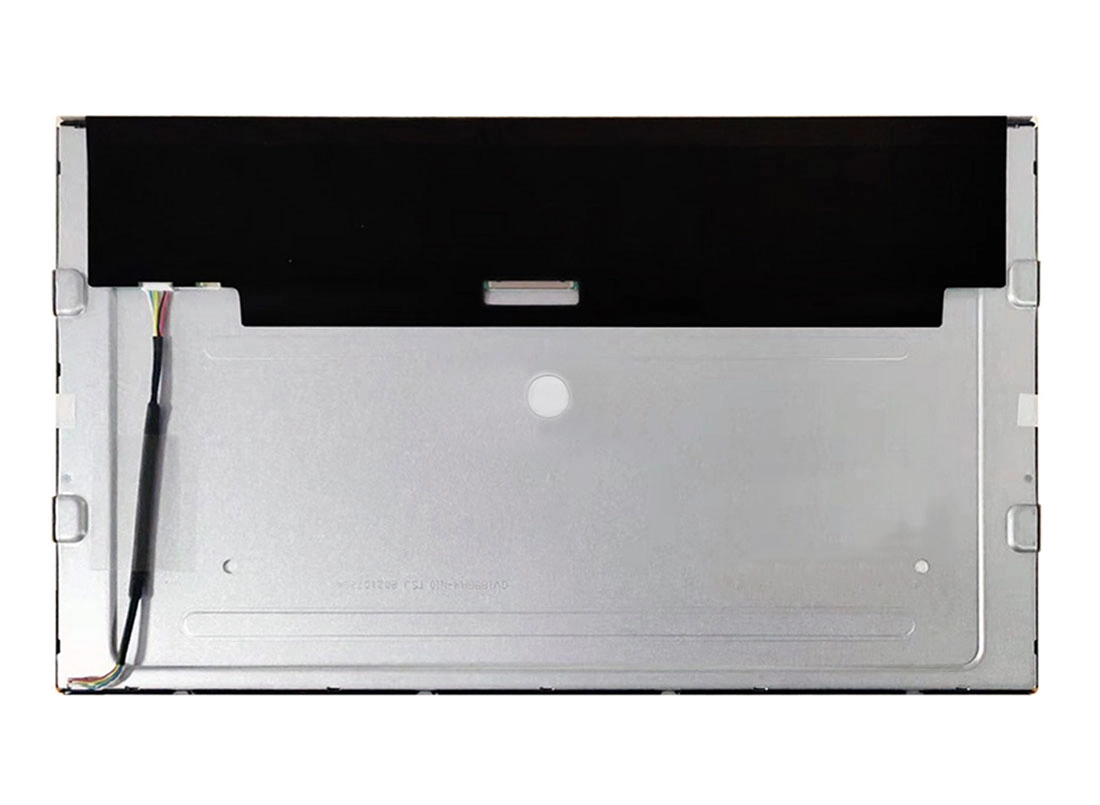

Choisir un module d'affichage industriel TFT LCD Le choix des caractéristiques techniques est généralement décidé bien avant la production en série d'un produit, et pourtant, cette décision a un impact direct sur la conception du boîtier, la compatibilité avec la carte mère, les performances sur le terrain et le service après-vente. Un écran fonctionnel lors des tests peut néanmoins présenter des problèmes ultérieurement si sa luminosité est insuffisante, si son interface est incompatible avec la carte contrôleur ou si l'écran tactile fonctionne mal après l'installation.

Pour les fabricants d'équipements, la véritable question n'est pas simplement de savoir comment choisir modules LCD TFT On ne se base pas sur un catalogue. La question essentielle est de savoir quel module d'affichage LCD fonctionnera de manière fiable dans l'application finale, s'intégrera à la structure mécanique, prendra en charge l'interface requise et restera disponible pour les futures productions. C'est pourquoi il est important d'examiner conjointement la taille, la résolution, la luminosité, l'interface, la fonction tactile, la plage de températures et les possibilités de personnalisation.

Commencez par l'environnement de l'application

Un guide pratique pour le choix d'un module d'affichage TFT LCD doit commencer par la prise en compte de l'environnement d'utilisation. Un écran IHM industriel d'intérieur, installé dans une armoire électrique, présente des exigences différentes de celles d'un écran TFT LCD d'extérieur utilisé dans une borne de recharge, un tableau de bord de véhicule ou un appareil de test sur le terrain. Les équipements d'intérieur privilégient la stabilité de l'interface, l'angle de vision et la durée de vie de l'alimentation, tandis que les appareils d'extérieur et semi-extérieurs nécessitent souvent une luminosité plus élevée, une meilleure adhérence et une résistance accrue aux températures extrêmes.

Les projets de modules TFT LCD embarqués nécessitent une planification spatiale rigoureuse. Les appareils compacts peuvent utiliser un écran de 4,3 ou 5 pouces, tandis que les panneaux de commande et les terminaux intelligents privilégient souvent des écrans de 7, 10,1 pouces, voire plus. Les projets de modules d'affichage médicaux peuvent exiger une qualité d'image stable, une conception épurée de la vitre avant et un contrôle de production fiable. L'application détermine les spécifications de l'écran avant même d'envisager une comparaison des prix.

Choisissez la taille et la résolution appropriées

La taille du module LCD TFT doit être choisie en fonction de la distance de visionnage, de l'espace disponible en façade, de l'agencement de l'interface utilisateur et du mode d'installation. Un petit écran permet de réduire la taille de l'appareil, mais peut limiter la conception des menus et nuire à la lisibilité. Un module d'affichage LCD industriel plus grand offre davantage d'espace pour les données, les messages d'avertissement et les boutons tactiles, mais il peut nécessiter une alimentation plus importante et un boîtier plus volumineux.

La résolution doit obéir à la même logique d'ingénierie. Un module LCD TFT 800×480 est largement utilisé dans les panneaux de commande compacts car il offre un bon compromis entre netteté, coût et charge de traitement. Un écran LCD TFT 1024×600 offre davantage d'espace pour les interfaces graphiques et les menus à plusieurs niveaux. Une résolution plus élevée est utile lorsque l'appareil nécessite des graphismes détaillés, la prévisualisation d'images ou l'affichage de plusieurs fenêtres de données, mais la carte mère doit pouvoir prendre en charge les exigences en matière de signal, de synchronisation et de pilotes.

Sélectionnez la luminosité en fonction des conditions d'éclairage réelles.

La luminosité est une cause fréquente de remplacement d'écran après les tests sur le terrain. Un écran à luminosité standard peut sembler acceptable en laboratoire, mais devenir difficilement lisible près des fenêtres, sous un éclairage intense en atelier ou à l'intérieur d'équipements extérieurs. C'est pourquoi le choix d'un module LCD TFT haute luminosité doit se baser sur les conditions réelles d'utilisation plutôt que sur un objectif de spécification général.

Un écran LCD TFT lisible en plein soleil nécessite généralement plus qu'une simple luminosité. La vitre de protection, le collage optique, le traitement de surface, l'angle de vision et la structure du rétroéclairage influent tous sur la lisibilité réelle. Pour les terminaux de commande extérieurs ou les équipements embarqués, une luminosité de 800 ou 1 000 nits peut être envisagée selon l'angle d'installation et l'exposition directe à la lumière. La gamme de produits Kadi Display comprend des solutions d'affichage haute luminosité et des options de collage optique OCA, qui contribuent à réduire les reflets et à améliorer les performances visuelles dans des environnements exigeants.

Faites correspondre l'interface d'affichage à la carte mère

L'interface d'affichage est souvent le point de convergence des problèmes de compatibilité découverts par les équipes d'ingénierie. Les modules LCD TFT RGB sont couramment utilisés dans les systèmes embarqués économiques et les conceptions à basse résolution. Les modules LCD TFT LVDS conviennent aux écrans industriels de moyenne et grande taille où la stabilité du signal est primordiale. Les modules d'affichage LCD TFT MIPI sont souvent privilégiés pour les systèmes embarqués compacts nécessitant une transmission à haut débit et une structure de connexion réduite.

Pour les applications industrielles haute résolution, les modules LCD eDP, les écrans TFT HDMI et les solutions d'affichage DP peuvent également être envisagés, selon la plateforme de contrôle et l'architecture système. Avant l'approbation d'un échantillon, l'équipe d'ingénierie doit confirmer le type de signal, la position du connecteur, le sens du FPC, la tension de fonctionnement, l'interface tactile, la compatibilité avec les pilotes et l'espace de montage. Un écran conforme à la conception électrique mais incompatible avec le boîtier peut retarder l'ensemble du projet.

Déterminez si la fonction tactile est nécessaire.

Le choix du type de tactile doit tenir compte de l'opérateur, des conditions de travail et de la structure du panneau avant. Un module LCD TFT tactile capacitif convient aux terminaux industriels modernes, aux interfaces médicales, aux panneaux de commande intelligents et aux équipements nécessitant une surface en verre lisse. Les écrans tactiles PCAP offrent généralement une meilleure transmission de la lumière et un aspect plus net.

Un écran tactile résistif peut encore convenir à certains environnements industriels où l'utilisation avec des gants, la saisie d'outils ou la maîtrise des coûts sont primordiales. Pour les applications plus exigeantes, la structure tactile doit être étudiée conjointement avec l'épaisseur de la vitre de protection, la méthode de collage, l'étanchéité, le paramétrage du micrologiciel et la pression du boîtier. Pour un écran tactile industriel, la stabilité de fonctionnement après assemblage est plus importante que les fonctionnalités tactiles décrites dans la fiche technique.

Vérifier la fiabilité avant la production en série

Les équipements industriels sont conçus pour fonctionner pendant des années ; il est donc essentiel de vérifier leur fiabilité avant tout achat. Les écrans LCD TFT à large plage de températures sont souvent privilégiés pour les appareils extérieurs, les équipements de transport, les systèmes d'automatisation industrielle et autres applications exposées à la chaleur, au froid ou à des variations brusques de température. Lors des tests d'échantillons, il convient d'examiner la température de fonctionnement, la température de stockage, l'angle de vision, la durée de vie du rétroéclairage et la structure de collage.

La durée de vie d'un module d'affichage dépend également de la continuité de l'approvisionnement. Les équipes d'approvisionnement doivent s'assurer que l'écran peut supporter des lots de production répétés, que des options de remplacement similaires existent et que le fournisseur peut fournir une assistance technique en cas de changement de la carte mère ou du boîtier. Ces questions permettent de réduire les risques de reconception après la mise sur le marché du produit.

Pensez à la personnalisation avant de figer le design.

Un module standard convient parfaitement lorsque la taille, la résolution, l'interface, la luminosité et la structure sont déjà adaptées à l'appareil. Cependant, de nombreux projets d'affichage B2B nécessitent des ajustements avant la production en série. Un module d'affichage LCD TFT personnalisé peut s'avérer nécessaire lorsque le boîtier est fixe, que l'orientation du circuit imprimé flexible (FPC) doit être modifiée, que la vitre de protection doit avoir une forme spécifique ou que la luminosité cible est supérieure à celle de la version standard.

Les exigences courantes en matière d'écrans LCD industriels personnalisés comprennent l'intégration d'un écran tactile, la conception de la lentille de protection, le collage optique, le réglage du rétroéclairage, la prise en charge des cartes d'interface, les modifications de connecteurs et l'assistance à la conception de la structure mécanique. Pour les projets de modules d'affichage OEM/ODM, il est essentiel d'entamer les discussions dès le début, car toute modification tardive de l'outillage, de l'agencement du circuit imprimé ou de la conception de la face avant peut engendrer des coûts et des délais supplémentaires.

À propos de Shenzhen Kadi Display Technology., Ltd.

Shenzhen Kadi Display Technology., Ltd. Cette entreprise, basée à Shenzhen en Chine, est un fabricant d'écrans spécialisé dans les solutions d'affichage industrielles et médicales. Sa gamme de produits comprend des modules TFT-LCD, des écrans tactiles TFT, des moniteurs, des écrans barres, des écrans AMOLED, des solutions d'affichage embarquées, des accessoires et des écrans personnalisés.

Forte de plus de 20 ans d'expérience et d'un atelier de production de plus de 10 000 mètres carrés, Kadi Display accompagne les secteurs du contrôle industriel, des systèmes embarqués, des équipements médicaux, des applications extérieures et des projets OEM/ODM. L'entreprise est certifiée ISO 9001, ISO 14001, ISO 13485 et IATF 16949, ce qui lui permet de garantir un contrôle qualité et une gestion de production irréprochables pour ses clients B2B.

Conclusion : Le choix de l’écran doit être guidé par l’appareil final.

Le droit module d'affichage industriel TFT LCD Le choix d'un écran doit se fonder sur son application finale, et non sur un seul critère esthétique. La taille, la résolution, la luminosité, l'interface, la structure tactile, la plage de températures, la méthode de collage et la personnalisation influencent tous les performances de l'écran après installation. Pour les équipes d'approvisionnement et les ingénieurs, un processus de sélection structuré permet d'optimiser les tests d'échantillons, de réduire les problèmes de compatibilité et de faciliter le passage du prototype à la production en série.

Questions fréquentes

Q1 : Comment choisir le module d'affichage TFT LCD industriel adapté à mon projet ?

A : Commencez par analyser l'environnement d'application, puis examinez la taille, la résolution, la luminosité, l'interface, la fonction tactile, la température de fonctionnement et l'intégration mécanique. Les panneaux de commande d'intérieur peuvent nécessiter une stabilité d'affichage et une alimentation à long terme, tandis que les équipements d'extérieur peuvent exiger un module LCD TFT haute luminosité, un collage optique et une large plage de températures de fonctionnement.

Q2 : Quelle luminosité est optimale pour un écran LCD TFT extérieur ?

A: Les équipements d'extérieur et semi-extérieurs nécessitent généralement une luminosité plus élevée que les appareils d'intérieur. Un écran LCD TFT lisible en plein soleil peut nécessiter 800 nits, 1 000 nits ou un niveau de luminosité spécifique au projet, en fonction de l'ensoleillement direct, du type de verre de protection, de l'angle de vision et de l'utilisation ou non d'un collage optique.

Q3 : Quelle interface TFT LCD doit être utilisée pour une carte mère industrielle ?

A : L'interface doit être compatible avec la carte contrôleur, la résolution, la longueur du câble et la disposition mécanique. L'interface RGB est souvent utilisée pour les systèmes embarqués basse résolution, l'interface LVDS est courante pour les écrans industriels de moyenne et grande taille, et les modules d'affichage LCD TFT MIPI conviennent aux conceptions embarquées compactes à haute vitesse.

Q4 : Quand un acheteur doit-il choisir un module d’affichage TFT LCD personnalisé ?

A : Un module d'affichage LCD TFT personnalisé est adapté lorsqu'un module standard ne correspond pas aux exigences en matière de boîtier, de position des connecteurs, de luminosité cible, de structure tactile, de conception de la vitre de protection ou d'interface. Il est également utile pour les projets OEM/ODM nécessitant un approvisionnement à long terme et une planification de production stable.

Q5 : Comment les équipes d'approvisionnement peuvent-elles réduire les risques lors de l'achat de modules d'affichage LCD industriels ?

A : Les équipes d'approvisionnement doivent confirmer les spécifications complètes, tester les échantillons en conditions d'éclairage réelles, vérifier la température de fonctionnement, la compatibilité des interfaces et discuter de l'approvisionnement à long terme avant toute approbation. Collaborer avec un fabricant chinois expérimenté d'écrans LCD industriels permet également de raccourcir les échanges techniques et de réduire les risques de modification.
