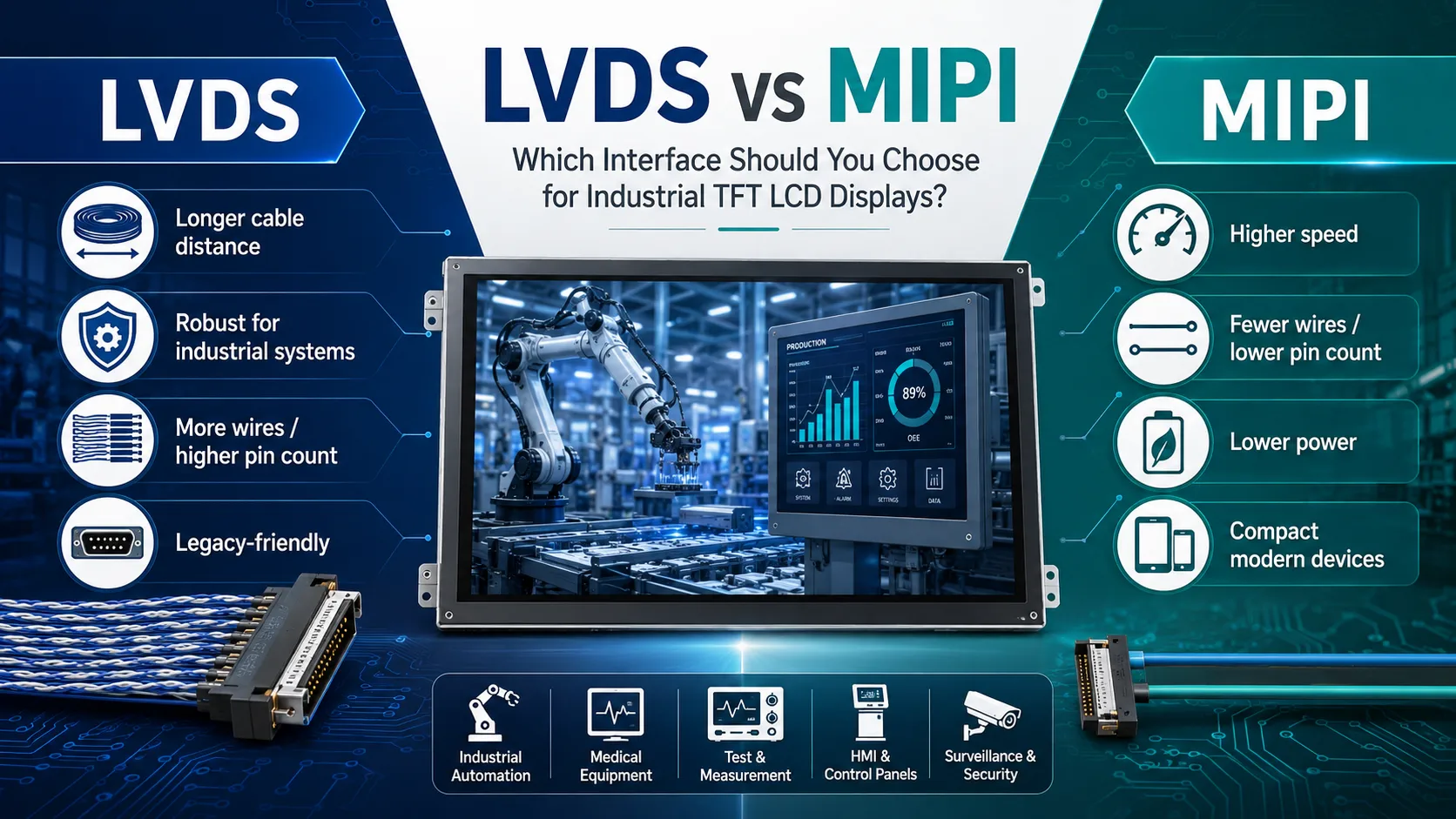

LVDS ou MIPI pour les écrans LCD TFT industriels : quelle interface choisir ?

Dans de nombreux projets d'affichage industriel, LVDS vs MIPI Le choix de l'interface devient crucial une fois que la taille de l'écran, la résolution, la luminosité et la plateforme de la carte mère ont été approximativement confirmées. L'interface ne se limite pas au format du signal indiqué dans la fiche technique. Elle influe sur le routage du circuit imprimé, la longueur des câbles, la compatibilité électromagnétique, la prise en charge des pilotes, l'encombrement, les tests d'échantillons et, par conséquent, la stabilité en production.

Un module d'affichage peut sembler convenir en termes de taille et de résolution, mais poser des problèmes d'intégration si la carte contrôleur ne prend pas en charge l'interface, si le câble FPC est mal orienté ou si le signal devient instable dans une armoire électrique. Pour les acheteurs B2B et les équipes d'ingénierie, le choix de l'interface TFT LCD doit être envisagé dans le cadre de la conception globale du dispositif, et non comme un simple paramètre d'affichage.

Qu'est-ce que le LVDS dans les écrans LCD TFT industriels ?

LVDS LVDS signifie « Low Voltage Differential Signaling » (signalisation différentielle basse tension). Dans les écrans LCD TFT industriels, cette technologie est couramment utilisée pour les modules d'affichage de moyenne et grande taille nécessitant une transmission stable et une meilleure résistance au bruit. Les panneaux IHM industriels, les écrans d'équipements médicaux, les terminaux d'automatisation, les écrans de commande de véhicules et les dispositifs de surveillance utilisent souvent le LVDS lorsque l'écran est installé loin de la carte mère ou à proximité de l'électronique de puissance.

L'atout majeur d'un module LCD TFT LVDS réside dans la fiabilité de son signal en milieu industriel. La transmission différentielle contribue à atténuer l'impact des interférences externes, un avantage certain à proximité de moteurs, relais, onduleurs, alimentations à découpage et pour les câblages internes de grande longueur. Pour de nombreux modules d'affichage LCD industriels de 10,1, 12,1, 15,6 et 18,5 pouces, l'interface LVDS demeure un choix judicieux, offrant un bon compromis entre performances d'affichage, stabilité et disponibilité à long terme.

Qu'est-ce que MIPI DSI dans les écrans LCD TFT ?

MIPI En matière d'affichage, on privilégie généralement l'interface MIPI DSI, une interface série haute vitesse utilisée pour les appareils électroniques compacts et les systèmes embarqués. Comparée à certaines interfaces traditionnelles, la MIPI DSI utilise moins de lignes de signal et présente une structure de connexion plus fine, ce qui la rend idéale pour les petits terminaux industriels, les instruments portables, les équipements portables et les dispositifs de contrôle à espace restreint.

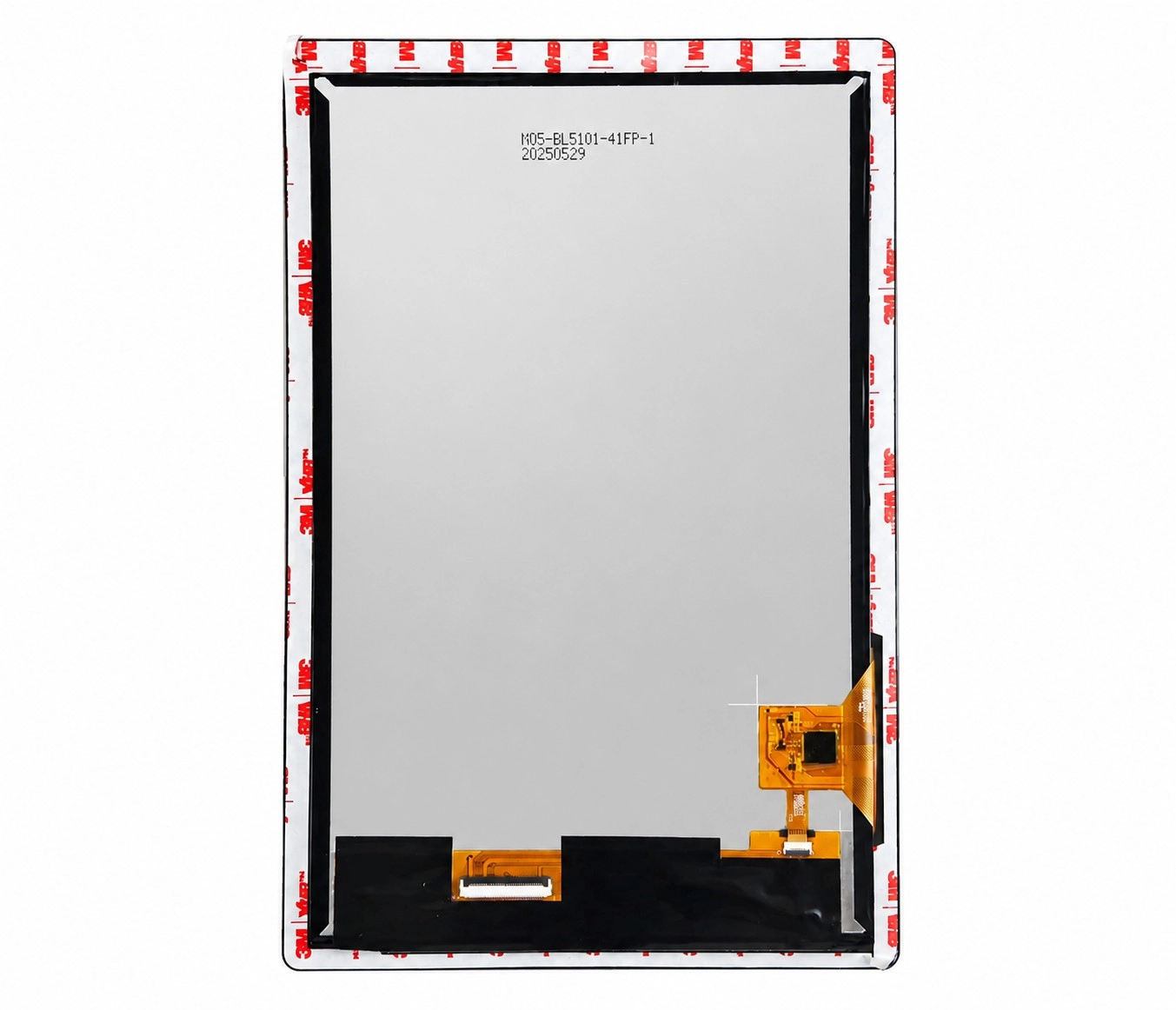

On privilégie souvent un écran LCD TFT MIPI lorsque la carte mère prend déjà en charge la sortie MIPI et que le produit requiert une intégration interne épurée. Pour les projets de modules LCD TFT embarqués compacts, l'interface MIPI DSI permet de simplifier le câblage et d'affiner le boîtier. Les modules d'affichage compacts DSI-MIPI de Kadi Display incluent des options telles que des écrans 5 pouces 800 × 480 pixels avec une luminosité de 1 000 nits et un collage optique OCA, ainsi que des modules 7 pouces 800 × 480 pixels avec interface tactile I2C, une luminosité de 800 nits et une plage de températures de fonctionnement de -20 °C à 70 °C.

LVDS vs MIPI : Principales différences à comparer pour les acheteurs

La comparaison ne doit pas se limiter à la question de savoir quelle interface est la plus récente. Dans les projets concrets, il est plus pertinent de se demander quelle interface est compatible avec la carte mère, la distance de transmission du signal, la taille de l'écran, la conception du boîtier, la plateforme logicielle et le plan de production.

La technologie LVDS convient généralement aux projets exigeant une transmission de signal stable sur de longues distances internes. Elle est fréquemment utilisée dans les systèmes d'affichage IHM industriels, les panneaux de commande d'usine, les terminaux médicaux, les équipements énergétiques et les grands écrans frontaux. Lorsque l'écran est installé dans une armoire électrique ou à proximité de composants à courant élevé, la technologie LVDS offre une plus grande marge de manœuvre.

L'interface MIPI DSI est mieux adaptée aux systèmes compacts où l'écran est placé près de la carte processeur. Elle permet de réduire le nombre de broches, de gagner de la place et de prendre en charge une structure FPC fine. En contrepartie, les projets MIPI nécessitent une vérification rigoureuse du nombre de voies, du circuit intégré de pilotage, de la synchronisation de l'écran, de la longueur du FPC, de l'intégrité du signal et de la compatibilité logicielle. Une interface d'affichage MIPI peut parfaitement convenir aux produits industriels, mais elle requiert une plateforme de carte mère compatible.

Quand choisir le LVDS ?

Il est généralement conseillé d'opter pour une interface LVDS lorsque l'écran est de taille moyenne ou grande, que le câble n'est pas très court ou que le produit fonctionne dans un environnement à fort bruit électromagnétique. Un module LCD TFT LVDS est également un choix courant pour les panneaux IHM industriels nécessitant un fonctionnement stable sur de nombreux lots de production.

Par exemple, les équipements d'automatisation, les panneaux de commande de dispositifs médicaux, les terminaux de véhicules, les systèmes de gestion de l'énergie et les moniteurs de lignes de production tirent souvent profit de la technologie LVDS, car la conception privilégie non seulement la qualité d'image, mais aussi la stabilité à long terme. Avant de commander des échantillons, les acheteurs doivent vérifier la résolution, le type de canal LVDS, le format VESA ou JEIDA, le brochage, la tension de fonctionnement, les exigences en matière de rétroéclairage, la longueur du câble et la compatibilité avec la carte contrôleur. Ces détails permettent d'éviter que de petites incompatibilités d'interface n'entraînent ultérieurement des modifications coûteuses.

Quand choisir MIPI DSI ?

L'interface MIPI DSI est souvent plus adaptée lorsque le projet requiert une structure d'affichage compacte et que la carte contrôleur offre une sortie MIPI native. Elle est fréquemment utilisée dans les systèmes d'affichage embarqués, les terminaux portables, les écrans tactiles compacts, les unités de contrôle intelligentes et les petits appareils industriels où l'espace interne est limité.

Un module d'affichage MIPI DSI simplifie le câblage lorsque l'écran est placé près de la carte mère. Il favorise également une conception mécanique épurée pour les produits à boîtier fin ou à faible encombrement interne. Cependant, le choix d'un module MIPI ne doit jamais reposer uniquement sur la taille et la résolution. Avant d'approuver un échantillon, les acheteurs doivent vérifier le nombre de voies, le brochage FPC, la synchronisation de l'affichage, la compatibilité avec les pilotes, l'interface tactile, l'alimentation et la température de fonctionnement. Un écran LCD TFT MIPI de 7 pouces et un écran LVDS de 7 pouces peuvent sembler similaires de face, mais leurs exigences d'intégration peuvent être totalement différentes.

Erreurs courantes lors du choix d'écrans LVDS ou MIPI

Les problèmes d'interface apparaissent souvent tardivement car les premières discussions concernant l'approvisionnement se concentrent trop sur la taille, la résolution et le prix. Un écran de 10,1 pouces peut être disponible avec des interfaces LVDS, MIPI DSI, eDP, HDMI ou autres, selon la conception du module. Une même résolution n'implique pas nécessairement une compatibilité électrique identique.

Une erreur fréquente consiste à choisir un écran LCD TFT MIPI sans vérifier que la carte mère prend en charge la configuration de voies et la synchronisation requises. Autre problème courant : le choix d’un module LCD LVDS sans vérifier son format (VESA ou JEIDA). Le sens du circuit imprimé flexible (FPC), l’espacement des connecteurs, la tension de rétroéclairage, l’interface tactile et la longueur des câbles sont également des points faciles à négliger. Dans les projets industriels, un prototype fonctionnel sur banc d’essai peut présenter un dysfonctionnement dans le boîtier final si le cheminement des câbles et l’environnement électromagnétique diffèrent.

Comment choisir entre LVDS et MIPI pour votre projet

Le moyen le plus fiable de choisir entre LVDS et MIPI est de partir de la conception du système. Si le projet utilise un grand écran industriel, un câble interne plus long ou un environnement CEM plus complexe, il est généralement préférable d'opter pour LVDS. En revanche, si le produit est compact, que l'écran est proche de la carte mère et que la plateforme de contrôle prend directement en charge MIPI DSI, MIPI peut s'avérer un choix plus judicieux.

Avant de demander à un fournisseur de recommander une interface pour un module d'affichage, les acheteurs doivent fournir les informations suivantes : taille de l'écran, résolution, luminosité souhaitée, modèle de carte mère, longueur du câble, exigences tactiles, température de fonctionnement, sens d'installation et schéma mécanique. Grâce à ces informations, le fournisseur pourra recommander un module d'affichage LCD standard ou un module d'affichage TFT LCD personnalisé, avec une interface, un emplacement de connecteur, une structure tactile et une configuration de rétroéclairage plus adaptés.

À propos de Shenzhen Kadi Display Technology., Ltd.

Shenzhen Kadi Display Technology., Ltd. est un fabricant d'écrans professionnels basé à Shenzhen, en Chine, spécialisé dans les applications industrielles et médicales. Sa gamme de produits comprend des modules TFT-LCD, des écrans tactiles TFT, des moniteurs, des écrans barres, des écrans AMOLED, des solutions d'affichage embarquées, des accessoires et des écrans personnalisés.

Forte de plus de 20 ans d'expérience, Kadi Display dispose d'un atelier de production de plus de 10 000 mètres carrés et est certifiée ISO 9001, ISO 14001, ISO 13485 et IATF 16949. Ses modules d'affichage industriels TFT LCD sont disponibles en de nombreuses tailles, résolutions, niveaux de luminosité et interfaces, notamment LVDS, MIPI DSI, eDP, USB-C, HDMI et DP. Pour les projets OEM et ODM, Kadi Display propose des services d'adaptation d'interface, de sélection d'écrans, d'intégration tactile, de collage optique et de conception de solutions d'affichage personnalisées pour les clients B2B.

Conclusion : Choisissez l’interface en fonction du périphérique final.

Les interfaces LVDS et MIPI conviennent toutes deux aux projets d'écrans LCD TFT industriels, mais répondent à des priorités de conception différentes. LVDS est souvent privilégiée pour les écrans de moyenne et grande taille où la stabilité du signal, la longueur du câble et la résistance au bruit sont essentielles. MIPI DSI est plus adaptée aux systèmes embarqués compacts, avec des connexions courtes et une prise en charge directe de la carte mère. Le choix de l'interface doit se baser sur la structure finale du dispositif, et non uniquement sur son nom.

Questions fréquentes

Q1 : Comment savoir si mon écran LCD TFT industriel doit utiliser LVDS ou MIPI ?

A : Vérifiez la taille de l'écran, sa résolution, la sortie de la carte mère, la longueur du câble, l'espace disponible dans le boîtier et l'environnement CEM. Le LVDS est souvent adapté aux écrans industriels de moyenne et grande taille nécessitant de longs câbles. Le MIPI DSI est généralement préférable pour les appareils embarqués compacts compatibles MIPI et disposant de connexions internes courtes.

Q2 : Pourquoi mon écran LCD MIPI TFT ne fonctionne-t-il pas avec ma carte mère ?

A : Un écran LCD TFT MIPI peut ne pas fonctionner si le numéro de voie, la synchronisation d'affichage, le circuit intégré de commande, le brochage du FPC, la tension ou le pilote logiciel ne correspondent pas à la carte mère. Il est impératif de vérifier la fiche technique, le brochage et la sortie d'affichage de la carte contrôleur avant tout test.

Q3 : Quand un module LCD TFT LVDS est-il préférable pour une IHM industrielle ?

A: Un module LCD TFT LVDS est souvent préférable pour les interfaces homme-machine industrielles lorsque la taille de l'écran est grande, le câblage long ou lorsque l'équipement fonctionne à proximité de moteurs, de relais, d'alimentations ou d'autres sources de perturbations. Il est également courant dans les panneaux de commande nécessitant un fonctionnement stable et durable.

Q4 : L’interface MIPI DSI peut-elle être utilisée pour les écrans LCD TFT industriels ?

R : Oui. L'interface MIPI DSI peut être utilisée pour les écrans LCD TFT industriels lorsque la carte mère prend en charge la sortie MIPI et que l'écran est installé à proximité de la carte contrôleur. Elle est particulièrement adaptée aux systèmes embarqués compacts, aux terminaux portables et aux modules d'affichage tactile de petite taille.

Q5 : Quelles informations un acheteur doit-il envoyer avant de choisir une interface LCD TFT ?

A : L'acheteur doit fournir les dimensions de l'écran, sa résolution, sa luminosité, l'interface souhaitée, le modèle de la carte mère, la longueur du câble, la compatibilité tactile requise, la température de fonctionnement, un schéma mécanique et le plan de commande prévu. Ces informations permettent au fournisseur de recommander une interface d'affichage adaptée : LVDS, MIPI DSI ou autre.
