Écran DSI MIPI 10,1 pouces 1280×800 pour Toradex SBC/Raspberry Pi (CM4/CM5)
Écran DSI MIPI 10,1 pouces 1280×800 pour Toradex SBC/Raspberry Pi (CM4/CM5)
| PN | KD101WXDSI01 |
| Taille | 10.1 |
| Résolution | 1280 x 800 |
| Interface | MIPI-DSI |
| Lumière | 1000nits |
| Temp d'opération | -20 ~ 70 ° C |
| Temp de stockage | -30 ~ 80 ° C |
| Interface | I²C |
-

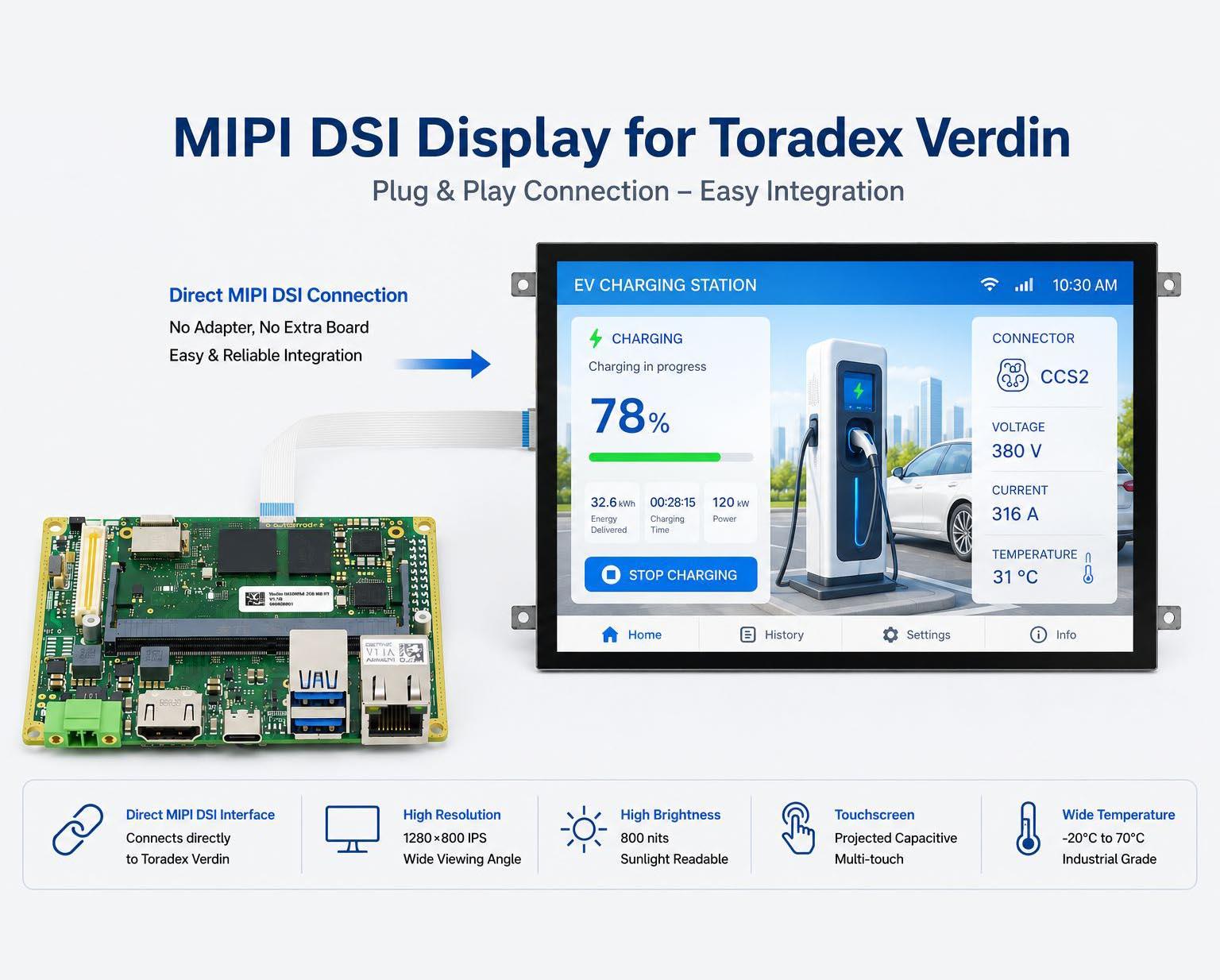

Aperçu du produitThe KD101WXDSI01 is a 10.1-inch 1280×800 IPS TFT LCD touch module for MIPI DSI-based embedded systems. The listed configuration provides 1000-nit brightness, I2C capacitive touch, and an optically bonded display stack for applications that need improved readability and a robust front assembly.
The module can be evaluated for selected Toradex platforms, Raspberry Pi CM4/CM5 carrier boards, and other embedded SBCs. Compatibility is not universal and must be confirmed against the exact host board, DSI lane and timing configuration, operating system or BSP version, connector, power, touch interface, and mechanical design.
- Display: 10.1-inch IPS TFT LCD, 1280×800.
- Panel interface: MIPI DSI.
- Brightness: 1000 nits, subject to the approved configuration and datasheet.
- Touch: capacitive touch with I2C interface.
- Bonding: optical bonding for the listed configuration.
- Operating temperature: -20°C to +70°C; storage temperature: -30°C to +80°C.
- Final specifications must match the approved datasheet, drawing, sample, and production BOM.
-
Développement et soutienLe collage optique est une méthode qui implique le collage TFT LCD et CTP à l'aide de matériaux optiques. Cette technique utilise un adhésif transparent, tel que l'adhésif optiquement clair (OCA) ou l'adhésif optique liquide en résine optiquement claire (OCR), pour lier les couches entre elles, éliminant les espaces d'air. Ce processus améliore les performances et la lisibilité de l'écran :
- Display: 10.1-inch IPS TFT LCD, 1280×800.
- Panel interface: MIPI DSI.
- Brightness: 1000 nits, subject to the approved configuration and datasheet.
- Touch: capacitive touch with I2C interface.
- Bonding: optical bonding for the listed configuration.
- Operating temperature: -20°C to +70°C; storage temperature: -30°C to +80°C.
- Final specifications must match the approved datasheet, drawing, sample, and production BOM.
-
Personnaliser le service- Personnaliser la sortie LCM et CTP
- Personnaliser FPC et câble
- Personnaliser le logement pour un assemblage plus facile
- Nous avons fait le verre de couverture comme votre demande. LOGO/Couleur/Forme/Épaisseur. ..
- Personnaliser l'éclairage de fond, la luminosité et l'épaisseur pourraient être changées
- Personnaliser l'interface, TTL/LVDS/MIPI/EDP/DP/HDMI/Type-C/VGA/USB-A
-
FAQ (questions fréquentes)
Q1 : Cet écran LCD DSI MIPI de 10,1 pouces est-il compatible avec les cartes SBC Toradex ?
Oui. Cet écran LCD TFT DSI MIPI de 10,1 pouces (1280 × 800 pixels) est conçu pour les applications d'affichage embarquées et compatible avec certaines plateformes Toradex SBC. Nous fournissons le pilote d'affichage nécessaire pour une mise en service rapide sur les systèmes Toradex.
Q2 : Quels documents techniques pouvez-vous fournir ?
Nous pouvons fournir les spécifications de l'écran LCD, le schéma mécanique, les informations d'interface et les fichiers de pilotes nécessaires au développement de cartes Toradex. Au besoin, nous pouvons également vous accompagner concernant les circuits imprimés flexibles, les connecteurs, les écrans tactiles et l'intégration système.
Q3 : Cet écran peut-il être utilisé en extérieur sur le long terme ?
Oui. Cet écran LCD TFT MIPI DSI de 10,1 pouces, avec la configuration appropriée, est conçu pour une utilisation extérieure de longue durée. Il offre une luminosité élevée pour une lisibilité optimale en plein soleil, un traitement anti-UV pour une meilleure résistance aux intempéries et un collage optique qui améliore la visibilité tout en assurant une protection accrue contre la poussière et l'humidité. Ces caractéristiques le rendent idéal pour les interfaces homme-machine (IHM) extérieures, les bornes de recharge, les terminaux industriels et les équipements intelligents.
| Article | Spécification |
| Taille LCD | 10.1 |
| Nombre de pixels | 1280 (H) RGB x 800 (V) |
| Interface | MIPI-DSI |
| Lumière (cd/m²) | 1000nits |
| Circuit intégré de commande de pont | LT6911C (option SN62DSI83) |
| Direction de visualisation | 85/85/85(Type) |
| Pitch de pixel | 0,1695 (H) x 0,1695 (V) |
| Couleurs d'affichage | 16.7M |
| Zone active | 216,96 (H) x 135,60 (V) |
| Dimension de contour (mm) | 231.66 (H) x 151.30 (V) |
| Temp d'opération | -20 ~ 70 ° C |
| Temp de stockage | -30 ~ 80 ° C |
| Type de collage avec LCM | Liage optique OCA |
| IC pilote TP | ILI2511 |
| Interface | I²C |
| Compte tactile Max | 10 points |
