Dagli ambienti interni a quelli estremi:

Un framework decisionale basato sullo spettro per la luminosità dei display industriali

Scegliere correttamente tra 400 nit, 1.000 nit e 2.000 nit, con la fisica a supporto.

Display industriale Tecnologia

Perché la selezione della luminosità è un problema di spettro, non una scelta binaria

L'espressione "display per esterni" copre una gamma enorme di condizioni reali. Un terminale per l'emissione di biglietti installato sotto una tettoia in una grande stazione ferroviaria riceve forse 5.000-8.000 lux in un pomeriggio luminoso. Un terminale per il monitoraggio dell'umidità del suolo, imbullonato a un palo in un campo aperto nell'Australia centrale, riceve 80.000-100.000 lux in piena estate. Entrambi sono all'aperto. Entrambi necessitano di un "display leggibile alla luce del sole". Ma i requisiti di luminosità – e le conseguenze termiche, energetiche e di costo – sono completamente diversi.

Il settore degli espositori industriali tende a ricondurre queste distinzioni a tre punti di riferimento: 400 nit per interni, 1.000 nit per esterni e 2.000 nit per esterni in condizioni esigenti. Questi valori sono utili come punti di riferimento, ma pericolosi come estremi. Trattarli come categorie rigide anziché come posizioni su uno spettro continuo porta a due risultati ugualmente negativi: una sovra-specificazione che aumenta la complessità termica e riduce la durata della retroilluminazione, e una sotto-specificazione che rende il display illeggibile in un'installazione sul campo che la valutazione in laboratorio non ha mai replicato.

Il modello presentato in questo articolo considera la luminosità come una decisione spettrale: partendo dalle condizioni ambientali misurate, passando attraverso la fisica ottica, tenendo conto delle interazioni con il trattamento superficiale, si arriva infine a un valore di luminosità effettivamente adatto all'applicazione. La checklist di sette domande alla fine può essere completata in meno di venti minuti per qualsiasi scenario di implementazione.

Promemoria di fisica: la luminosità di un display (nits) indica quanta luce emette. Il lux ambientale indica quanta luce colpisce la sua superficie. La leggibilità dipende dal rapporto tra ciò che il display emette e ciò che l'ambiente riflette, ovvero il rapporto di contrasto effettivo (ECR). L'ECR è il valore che determina effettivamente se un operatore è in grado di leggere lo schermo.

La fisica del rapporto di contrasto efficace: perché le sole lendini raccontano solo metà della storia.

La formula ECR che ogni progettista dovrebbe conoscere

Il Rapporto di contrasto effettivo (ECR) Quantifica la leggibilità nel mondo reale. La formula semplificata è: ECR = (L_pannello + L_riflesso) / (L_nero + L_riflesso), dove L_pannello è la luminanza del bianco del pannello (approssimativamente il suo valore in nit), L_nero è la luminanza dello stato scuro (~0,1–0,5% del bianco) e L_riflesso è la luce ambientale riflessa dalla superficie del display. Luminanza riflessa: L_riflesso = E_ambiente × R / π, dove E_ambiente è l'illuminamento ambientale in lux e R è la riflettanza della superficie (adimensionale).

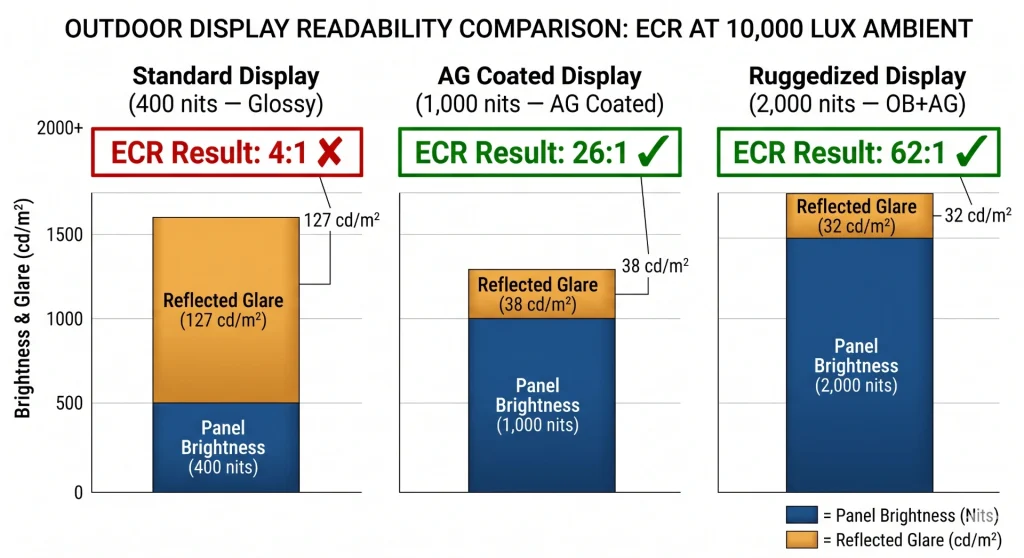

Esempio pratico: 10.000 lux di luce ambientale, pannello lucido con riflettanza del 4%, display da 400 nit. L_rifletto = 10.000 × 0,04 / π ≈ 127 cd/m². ECR ≈ (400 + 127) / (0,5 + 127) ≈ 4.1:1. È a malapena leggibile: la soglia di comfort pratica è 5:1. Stesso scenario, pannello da 1.000 nit: ECR ≈ 8.8:1. Leggibile. Stesso scenario con 1.000 nit E incollaggio ottico + AG che riduce R all'1%: L_rifletto ≈ 32 cd/m². ECR ≈ 31.8:1Eccellente. Il trattamento superficiale ha più che raddoppiato la luminosità che si sarebbe ottenuta altrimenti.

Il moltiplicatore del trattamento superficiale

Ridurre la riflettanza dal 4% all'1% a 10.000 lux di luce ambientale ha un effetto maggiore sull'ECR rispetto al raddoppio della luminosità da 400 a 800 nit alla stessa riflettanza. Questo è il motivo per cui gli ingegneri esperti di sistemi di visualizzazione valutano l'incollaggio ottico e il rivestimento AG prima di optare per pannelli a maggiore luminosità: è quasi sempre più conveniente, sia in termini di prezzo del pannello che di gestione termica. La regola ingegneristica che ne deriva è la seguente: in ambienti con elevata luce ambientale, dimezzare la riflettanza equivale approssimativamente a raddoppiare la luminosità.

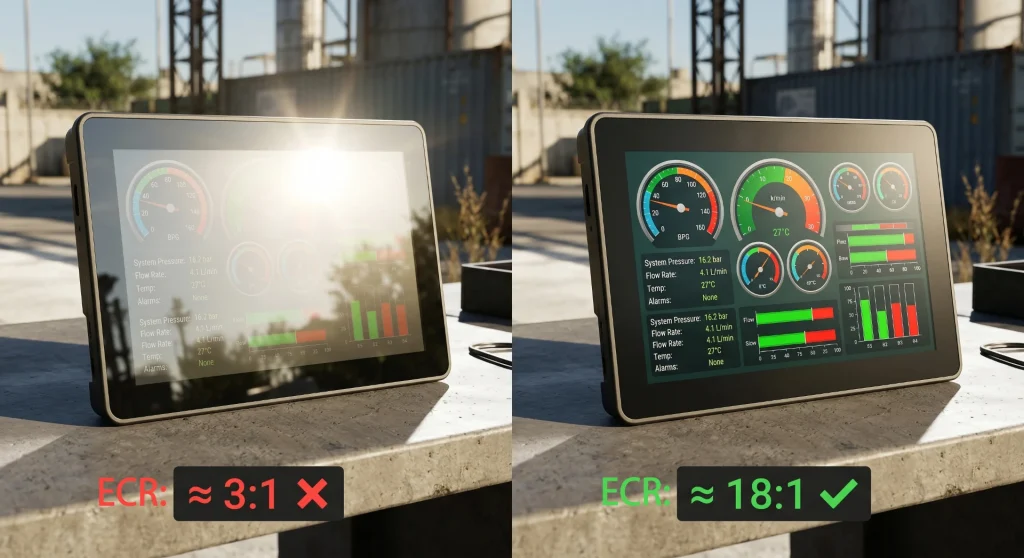

Un pannello da 1.000 nit con incollaggio ottico e rivestimento AG con una riflettanza effettiva dell'1% supera un pannello lucido da 2.000 nit alla luce diretta del sole a 50.000 lux. Con una riflettanza dell'1%: L_rifletto ≈ 159 cd/m², ECR ≈ 6,3:1. Con una riflettanza del 4% e 2.000 nit: L_rifletto ≈ 637 cd/m², ECR ≈ 3,1:1. Il pannello con luminosità inferiore, opportunamente trattato, è più leggibile.

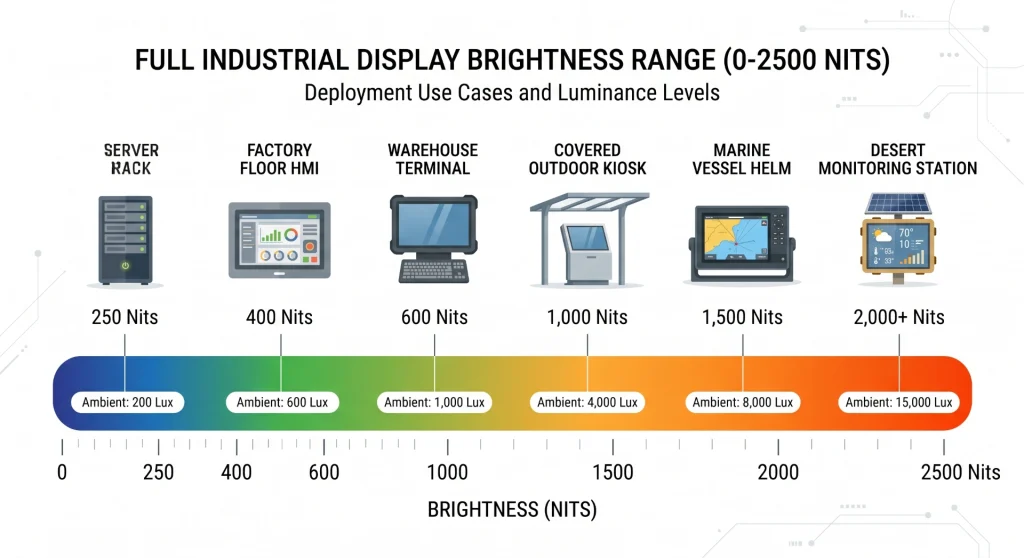

Lo spettro della luminosità: sei zone, dalla stanza buia al deserto.

La tabella seguente definisce sei zone di applicazione in base all'illuminazione ambientale, con rapporti di contrasto effettivi (ECR) raggiungibili a diverse combinazioni di luminosità e trattamento superficiale. I valori ECR contrassegnati con ✔ superano la soglia di leggibilità pratica di 5:1; ✗ indicano valori inferiori.

Spettro di luminosità dei display industriali: sei zone di implementazione.

* ECR al limite superiore di lux di ciascuna zona, presupponendo una riflettanza lucida standard del 4% a meno che non siano specificati incollaggio ottico e AG. L'ECR effettivo varia in base al trattamento della superficie e alla geometria di installazione.

La fila di pannelli nella "zona di transizione" è dove la maggior parte delle decisioni relative ai display industriali si rivelano errate. Le applicazioni in aree esterne coperte, piazzali semi-coperti, banchine di carico e interni di veicoli occupano questa zona: un pannello da 400 nit che funziona perfettamente in un ambiente industriale interno non è adatto in questo contesto, mentre un pannello da 2.000 nit crea un inutile carico termico e un aumento dei costi. La soluzione ingegneristica ideale per la maggior parte delle applicazioni in zona di transizione è rappresentata dal pannello da 1.000 nit con incollaggio ottico.

Analisi zona per zona: adattamento della luminosità all'ambiente.

Zone 1 e 2: Ambienti industriali interni (250–600 nit)

Le sale di controllo interne, gli strumenti di laboratorio, i terminali di gestione dei server e i pannelli HMI di produzione situati all'interno dell'involucro edilizio si trovano nelle Zone 1 e 2. L'illuminazione ambientale in questi ambienti varia da circa 200 lux nelle sale macchine scarsamente illuminate a 1.000 lux sotto l'illuminazione a LED ad alta intensità degli impianti di produzione. A questi livelli di illuminazione ambientale, un pannello IPS TFT da 400 nit produce valori ECR (Equal Control Rate) ben superiori a 20:1.

Ciò che è meno ovvio è che Specificare una luminosità eccessiva nelle zone 1 e 2 crea un vero problema di ergonomia.Gli operatori che svolgono turni di 8-12 ore in un ambiente con 300 lux, di fronte a un display da 1.000 nit, si trovano a osservare una luminanza superficiale pressoché equivalente a quella di un cielo nuvoloso e luminoso. Affaticamento degli occhi, mal di testa e riduzione della capacità di attenzione sono conseguenze documentate della visione prolungata ad alta luminanza in ambienti con scarsa illuminazione ambientale. Un pannello da 400 nit, correttamente dimensionato in questo ambiente, mantiene il sistema visivo dell'operatore in uno stato di adattamento confortevole per tutta la durata del turno.

Zona 3: La zona di transizione (600–1.000 nit) — La fascia più sottovalutata

La zona di transizione comprende le aree di carico dei magazzini, le aree di sosta coperte delle stazioni di servizio, gli interni dei veicoli di trasporto pubblico, le cabine delle macchine agricole e i container adibiti a uffici nei cantieri edili. L'illuminazione ambientale varia: una banchina di carico coperta può raggiungere 500 lux al mattino e 8.000 lux quando il sole pomeridiano entra direttamente attraverso una porta aperta. Per le applicazioni in Zona 3, la risposta corretta è quasi sempre 1.000 nit con incollaggio ottico e rivestimento AG, piuttosto che 400 nit o 2.000 nit. Con una riflettanza effettiva dell'1%, ECR a 8.000 lux ≈ 18:1. Il pannello lucido da 400 nit nello stesso scenario: ECR ≈ 4:1. Illeggibile.

Prodotto pertinente: Display touch industriale HDMI da 10,1" con luminosità di 1.500 nit — Kadi Display — Risoluzione 1200×1920, ideale per stazioni di ricarica per veicoli elettrici, chioschi esterni e installazioni semi-esterne. Interfaccia HDMI, touch screen PCAP opzionale.

Zone 4 e 5: Luminosità esterna reale (1.000–2.000 nit)

Una volta che il display viene effettivamente esposto all'esterno (terminal di transito aperti, sportelli bancomat all'aperto, plance di comando di imbarcazioni, display informativi a bordo strada), la soglia minima si sposta decisamente a 1.000 nit. Tra 1.000 e 2.000 nit, la scelta è determinata da: l'angolo di incidenza del sole nel caso peggiorela percentuale di ombreggiamento naturale dell'impianto e il bilancio termico dell'involucro.

Le applicazioni nautiche devono affrontare una combinazione di irraggiamento solare diretto, elevata riflettanza del cielo sulla superficie dell'acqua che aumenta l'illuminazione ambientale effettiva oltre la componente diretta del sole, e spruzzi di acqua salata che impediscono il raffreddamento tramite ventilazione aperta. I display per plancia di comando nautica da 2.000 nit con incollaggio ottico sono quasi sempre la specifica ideale, ma la gestione termica deve essere progettata fin dall'inizio, non considerata come un ripensamento.

Zona 6: Ambienti estremi — Dove le regole standard si infrangono

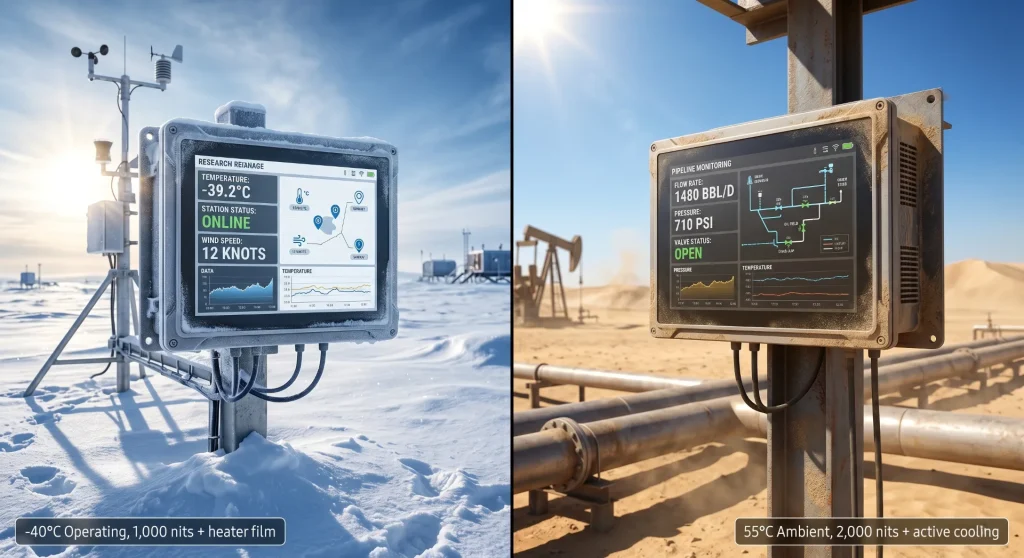

Le stazioni polari, le apparecchiature meteorologiche ad alta quota, i terminali di monitoraggio del deserto e i display dei veicoli terrestri militari superano la soglia di base di 2.000 nit, ma in questi ambienti, La luminosità da sola non è il fattore limitanteLe temperature inferiori a -30 °C impediscono ai cristalli liquidi LCD standard di commutare senza una pellicola riscaldante. Le specifiche del display per ambienti estremi devono partire dal profilo di temperatura, non dal requisito di luminosità.

Per le installazioni polari, l'illuminazione ambientale è in genere moderata (10.000–25.000 lux al picco estivo), quindi 1.000–1.500 nit con incollaggio ottico sono di solito sufficienti per la leggibilità. La sfida ingegneristica è l'avvio a bassa temperatura: specificare un pellicola riscaldante dietro lo strato LCD e un fluido LCD con un ampio intervallo di temperature è più importante dell'aumento della luminosità. Nelle installazioni nel deserto, la priorità si inverte: 1.500-2.000 nit sono importanti e le strutture ombreggianti o il raffreddamento attivo contano più del valore specifico di nit al di sopra della soglia di 1.500.

Esempi pratici ECR: calcoli numerici

La tabella seguente illustra otto scenari reali utilizzando la formula ECR. Mostra chiaramente quale livello di luminosità è necessario e come il trattamento della superficie influisca significativamente sul risultato.

Esempi pratici di ECR: otto scenari di implementazione industriale

Formula ECR: (Nitri del pannello + L_rifletto) / (Livello nero + L_rifletto). L_rifletto = Lux ambientale × Riflettanza / π. Livello del nero del pannello assunto pari a 0,2 cd/m².

La riga "sole estivo diretto, 2.000 nit, OB+AG" è quella che sorprende la maggior parte degli ingegneri. Il motivo per cui 2.000 nit funzionano con 60.000 lux di sole diretto è dovuto interamente al trattamento superficiale che riduce la riflettanza all'1%. Senza tale trattamento (riflettanza del 4%), lo stesso pannello da 2.000 nit raggiunge solo un ECR ≈ 2,6:1, peggiore di un pannello da 1.000 nit con OB+AG. Questa è la base empirica per la regola ingegneristica: specificare sempre il trattamento superficiale prima di aumentare i nit.

Riferimento tecnico: Display leggibili alla luce del sole — Parametri chiave — Kadi Display — Approfondimento su ECR, incollaggio ottico, rivestimenti AR/AG e specifiche per un'ampia gamma di temperature nella selezione di LCD per esterni.

Regolazione adattiva della luminosità: perché il valore massimo di nit non corrisponde al valore di funzionamento.

Vita della retroilluminazione e realtà del ciclo di lavoro

Un display da 2.000 nit che funziona a 2.000 nit in modo continuo durata della retroilluminazione T70 I valori tipici si aggirano tra le 15.000 e le 25.000 ore, ovvero tra i 2,6 e i 4,3 anni prima che la luminosità si riduca al 70% del valore iniziale. Per un prodotto con una durata di progettazione di 7-10 anni, almeno una sostituzione della retroilluminazione è inclusa nel piano di manutenzione, che sia esplicitamente prevista o meno.

La regolazione adattiva della luminosità modifica sostanzialmente questo calcolo. Un display per esterni da 2.000 nit che si riduce a 800 nit nelle ore di scarsa illuminazione e a 400 nit di notte, con una media di circa 1.000 nit nell'arco di una giornata di 16 ore, ha una temperatura di giunzione dei LED approssimativamente equivalente a quella di un display fisso da 1.000 nit. La durata di vita del T70 con quel ciclo di lavoro può estendersi fino a 35.000-50.000 ore — raggiungere l'obiettivo di 7-10 anni senza sostituire la retroilluminazione.

Implementazione: ALS, PWM e il requisito del piano notturno

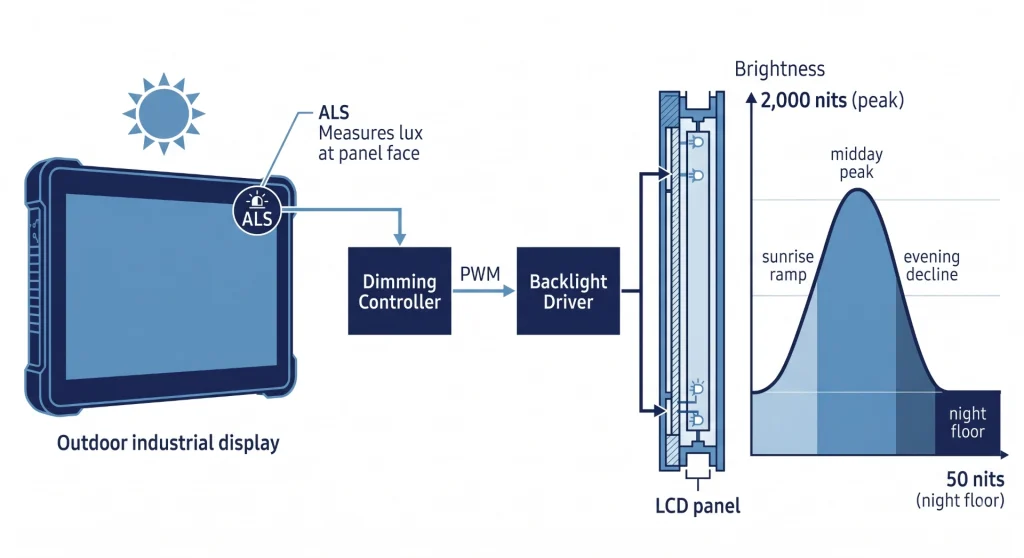

La regolazione adattiva della luminosità richiede tre elementi hardware: un sensore di luce ambientale (ALS) sulla superficie del pannello, un Driver per retroilluminazione controllato tramite PWM con attenuazione graduale su tutta la gamma e mappatura logica del firmware della lettura ALS al livello nit target. Due dettagli delle specifiche sono importanti e spesso vengono trascurati. Primo, Frequenza PWM: al di sotto di 1.000 Hz, lo sfarfallio della retroilluminazione è percepibile nella visione periferica durante la visione prolungata: specificare un minimo di 1.000 Hz. In secondo luogo, piano minimo di attenuazione: impostato a 50–100 nit per applicazioni utilizzate al buio.

Nota sulla sicurezza: un display da 2.000 nit alla massima luminosità in un ambiente buio rappresenta un pericolo diretto per la visione notturna. Nelle applicazioni automobilistiche, marittime e aeronautiche, la mancata specifica di una regolazione adattiva della luminosità con una soglia fissa per la modalità notturna può costituire una carenza di progettazione in termini di sicurezza secondo le normative specifiche del settore. Verificare i requisiti normativi per la propria applicazione prima di specificare pannelli ad alta luminosità senza regolazione della luminosità.

Lista di controllo per la decisione sullo spettro elettromagnetico: sette domande

La tabella seguente suddivide la selezione della luminosità in sette domande sequenziali. Ogni risposta restringe la posizione dello spettro e identifica le azioni tecniche necessarie. Procedete in ordine: le risposte precedenti vincolano quelle successive.

Lista di controllo per la valutazione dello spettro di luminosità

Il risultato più comune di questa checklist è che l'applicazione raggiunge i 1.000 nit con incollaggio ottico, e non i 2.000 nit come previsto inizialmente dalle specifiche. Il bonding ottico è l'intervento che sposta il maggior numero di applicazioni verso un livello di luminosità inferiore. — quasi sempre conviene valutare attentamente prima di optare per un pannello con una densità di pixel più elevata.

Guida ai prodotti ad alta luminosità: Come scegliere display LCD ad alta luminosità — Kadi Display — Guida tecnica che illustra i parametri di selezione dei display LCD per esterni, le opzioni di incollaggio ottico e i livelli di luminosità da 1.000 a 2.500 nit per applicazioni industriali in ambienti esterni.

Tre casi di studio: lo spettro in pratica.

8.1 Zona di transizione: display della stazione di ricarica per veicoli elettrici

Le stazioni di ricarica per veicoli elettrici si trovano quasi perfettamente nella zona di transizione, tipicamente in parcheggi o strutture parzialmente coperte con un'illuminazione di 3.000-12.000 lux sul display. Le specifiche iniziali prevedevano spesso 2.000 nit, "perché sono all'aperto". Le prestazioni sul campo erano adeguate, ma la gestione termica richiedeva un raffreddamento attivo, con conseguente aumento dei costi e un punto di manutenzione relativo alle parti mobili.

Specifiche riviste utilizzando il framework ECR: 1.000 nit con incollaggio ottico e AG. Nel caso peggiore, a 12.000 lux: ECR ≈ (1.000 + 38) / (0,2 + 38) ≈ 27:1 — ben al di sopra di 5:1. Il carico termico è sceso da circa 22 W a circa 12 W per display, consentendo il raffreddamento passivo in un alloggiamento compatto e sigillato. La durata stimata a T70 è aumentata da 3,2 anni (2.000 nit fissi) a 7,5 anni (1.000 nit con attenuazione adattiva equivalente a una media di 600 nit). Stessa leggibilità, minore complessità termica, durata garantita.

8.2 True Outdoor: Display per la navigazione marina

Display laterale del ponte di comando del servizio traghetti del Mediterraneo. Picco di luminosità ambientale misurato sulla superficie del pannello: 75.000–90.000 lux. Nebbia salina, vibrazioni, intervallo di temperatura da −5 °C a +55 °C. Vetro standard (riflettanza del 4%) a 80.000 lux: L_rifletto ≈ 1.019 cd/m². Con pannello da 2.000 nit: ECR ≈ 2.96:1 — appena leggibile. Rivisto: 2.000 nit con OB + AG pesante (riflettanza effettiva dell'1,0%). L_rifletto ≈ 255 cd/m². ECR ≈ 8.8:1 — confortevole per la navigazione prolungata. Il trattamento della superficie è stato il fattore decisivo; 2.000 nit erano necessari solo perché OB non poteva ridurre la riflettanza al di sotto dell'1% con l'ampio angolo di visuale richiesto per l'installazione delle ali del ponte.

8.3 Ambiente estremo: Terminale di monitoraggio artico

Terminale di telemetria remoto nel Canada settentrionale. Picco estivo di lux: 20.000–25.000. Temperatura: da −40 °C a +35 °C ambiente. Budget energetico: batteria caricata a energia solare. L'analisi della luminosità ha mostrato che 1.000 nit + OB sono sufficienti (ECR > 10:1 al picco estivo). Ma il profilo di temperatura è stata la sfida dominante: un Pellicola riscaldante progettata per portare il pannello a una temperatura operativa minima di -20 °C prima dell'attivazione della retroilluminazione Aggiunti circa 8 W al budget di potenza all'avvio a freddo. Soluzione: modulo ad ampio intervallo di temperatura (da -40 °C a +85 °C in magazzino; da -30 °C a +70 °C in esercizio), retroilluminazione da 1.000 nit, attenuazione adattiva aggressiva con una media di circa 300 nit nel ciclo annuale, considerando temperature ambiente molto basse per oltre 8 mesi all'anno. Risparmio energetico annuo stimato grazie all'attenuazione adattiva rispetto a una luminosità fissa di 1.000 nit: circa il 60%.

Sintesi: Il quadro di riferimento Spectrum in tre frasi

Misurate prima la luminosità ambientale, non alla fine. Calcolate l'ECR per la combinazione di luminosità e trattamento superficiale prescelta prima di confrontare i prezzi dei pannelli. Considerate l'incollaggio ottico come il primo intervento in caso di fallimento dell'ECR, non l'ultimo, e specificate la regolazione adattiva della luminosità per qualsiasi pannello superiore a 1.000 nit come requisito imprescindibile, non opzionale.

La specifica della luminosità è una delle decisioni relative ai display industriali in cui ottenere il valore corretto ha conseguenze misurabili a ogni livello: leggibilità sul campo, ergonomia dell'operatore, complessità della gestione termica, durata della retroilluminazione e costo totale di proprietàIl framework dello spettro rende visibili queste conseguenze prima che il progetto venga finalizzato.

Per supporto sulle specifiche di luminosità, calcolo ECR per ambienti di implementazione specifici e campioni di prodotto a livelli di 400, 1.000, 1.500 e 2.000 nit, contattare Kadi Display all'indirizzo Sales@sz-kadi.comSono disponibili moduli LCD TFT ad alta luminosità da 800 a 2.500 nit con funzionamento ad ampia temperatura, MIPI DSI / LVDS / eDP interfaccia e integrazione opzionale di touch PCAP e incollaggio ottico.

Disclaimer: I calcoli del rapporto di contrasto effettivo utilizzano un modello di riflessione lambertiano semplificato a scopo illustrativo. L'ECR reale dipende dalle caratteristiche di emissione angolare del pannello, dalla geometria del vetro di copertura, dall'uniformità del trattamento superficiale e dall'angolo di visione. I valori di lux ambientale citati sono intervalli rappresentativi di riferimenti di illuminazione generale. Tutte le specifiche del prodotto e i valori di durata della retroilluminazione sono intervalli indicativi del settore. Verificare con il fornitore del pannello prima finalizzazione qualsiasi design. I marchi appartengono ai rispettivi proprietari.
