Sonnenlichttaugliche Raspberry Pi-Bildschirme

Wie hell sollte ein industrielles Display sein?

Vom technischen Team von Kadi Display  |  www.kadidisplay.com

Warum Raspberry Pi-Bildschirme ein Helligkeits-Framework und nicht nur eine Produktliste benötigen

Der Raspberry Pi hat sich längst von Hobbybastlern verabschiedet. In Fabriken, Feldgeräten, Ladestationen für Elektrofahrzeuge, Prüfständen, intelligenten Landwirtschaftssystemen und kompakten Bedienfeldern sieht man heute häufig einen Raspberry Pi oder ein Compute Module hinter einem kleinen Touchscreen. Die Vorteile liegen auf der Hand: flexible Software, Linux-Unterstützung, eine starke Community und niedrigere Anschaffungskosten als bei vielen herkömmlichen SPS-HMI-Terminals. Das Risiko ist ebenso offensichtlich: Viele Raspberry-Pi-Bildschirme wurden für Schreibtische, Klassenzimmer, Kioske und Dashboards konzipiert, nicht für den Einsatz im Freien.

Dieser Unterschied zeigt sich zunächst in der Helligkeit. Ein Raspberry Pi-Display, das im Büro scharf erscheint, kann außerhalb einer Werkstatttür nahezu unlesbar sein. Ein Monitor mit 250 oder 400 Nits ist für ein Informationsdisplay im Innenbereich durchaus ausreichend. Ein entspiegeltes Raspberry Pi Touch Display 2 mit 500 Nits eignet sich zwar gut für helle Innenräume oder kontrollierte Umgebungen, ist aber nicht automatisch sonnenlichttauglich. Bei Raspberry Pi-Touchscreen-Projekten für den Außenbereich beginnt die technische Diskussion üblicherweise bei 800 bis 1000 Nits und steigt dann an, wenn direkte Sonneneinstrahlung, Reflexionen und eine lange Lebensdauer berücksichtigt werden müssen.

Dieser Artikel behandelt die Displayhelligkeit als Designentscheidung. Er vergleicht 400 Nits, 1000 Nits und 2000 Nits im Kontext von Raspberry Pi HMI-Projekten, erklärt, warum optische Verklebung und entspiegeltes Glas genauso wichtig sein können wie die Hintergrundbeleuchtung, und bietet eine praktische Auswahl-Checkliste für Ingenieure, die kostengünstige HMI-Displaysysteme entwickeln, die dennoch industrielle Zuverlässigkeit erfordern.

Erster Benchmark: Was Standard-Raspberry-Pi-Displays tatsächlich leisten

Ein guter Ausgangspunkt ist das offizielle Raspberry-Pi-Ökosystem. Der Raspberry Pi Monitor ist als 15,6-Zoll-Full-HD-IPS-LCD mit Antireflexbeschichtung und einer typischen Helligkeit von 250 cd/m² spezifiziert. Das entspricht den Spezifikationen eines Desktop-Monitors, nicht aber denen eines industriellen HMI-Displays für den Außeneinsatz. Das Raspberry Pi Touch Display 2 ist kompakter und besser für den Einsatz in eingebetteten Systemen geeignet: Es verwendet ein 720 x 1280 TFT-LCD, unterstützt kapazitive Fünf-Finger-Touch-Bedienung, verfügt über eine Antireflexionsoberfläche und bietet laut Produktbeschreibung eine Hintergrundbeleuchtungshelligkeit von 500 cd/m² sowie einen Betriebstemperaturbereich von -20 °C bis +70 °C. Diese Werte sind hilfreich, da sie den Unterschied zwischen einem gängigen Pi-Display und einem echten Outdoor-Pi-Bildschirm verdeutlichen.

Für ein Raspberry Pi HMI im Innenbereich, beispielsweise auf einem Labortisch, in einem Gehäuse einer Verpackungsmaschine oder an einer Wand in einem Kontrollraum, reichen 400 bis 500 Nits oft aus. Bei einem Bildschirm in Fensternähe, unter einem Vordach oder auf einem mobilen Servicewagen, der zwischen Innen- und Außenlicht wechselt, sind 500 Nits eher ein Übergangswert als die optimale Lösung. Sobald das Display direktem Tageslicht ausgesetzt ist, empfiehlt sich ein helles Raspberry Pi-Display mit 800 bis 1000 Nits.

Kadi Anzeige’ S Raspberry Pi und MIPI DSI-Leitfaden Aus diesem Grund ist es nützlich. Im Artikel über Raspberry Pi DSI wird darauf hingewiesen, dass für Projekte im Außenbereich oder bei sehr hellen Umgebungen Displays mit hoher Helligkeit von mindestens 800 cd/m² verwendet werden sollten und dass die Lösungen von Kadi Display je nach Anpassung bis zu 2500 cd/m² erreichen können. Genau in diesem Bereich unterscheiden sich industrielle Raspberry Pi HMI-Projekte von Touchscreens für Endverbraucher.

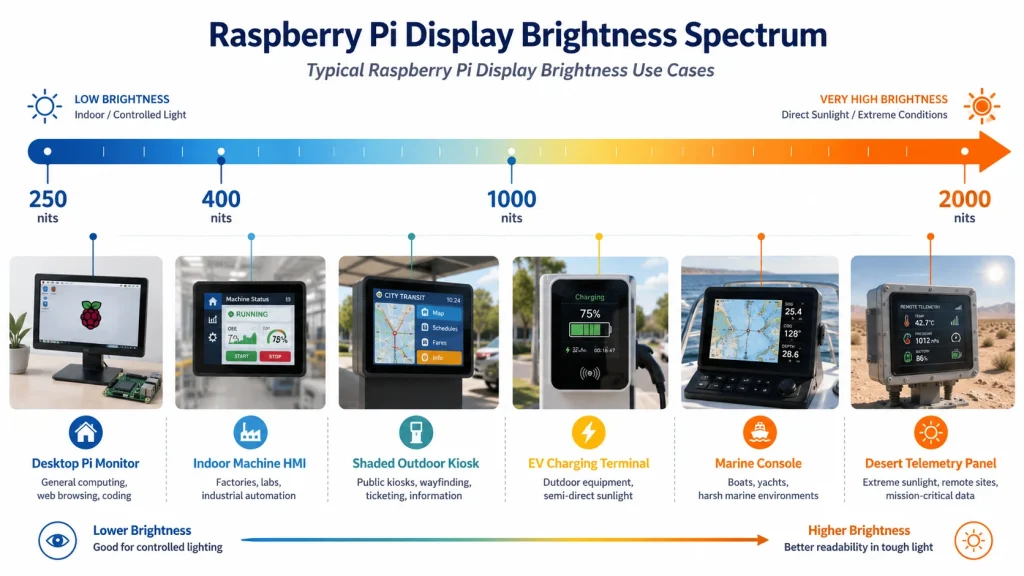

Helligkeitszonen für Raspberry Pi HMI: 400 Nits, 1000 Nits und 2000 Nits

Die einfachste Methode, eine Über- oder Unterdimensionierung des Raspberry-Pi-Bildschirms zu vermeiden, besteht darin, Helligkeitszonen anhand der Umgebung und nicht anhand der Produktkategorie zu definieren. Die gängigen Werte von 400 Nits, 1000 Nits und 2000 Nits sind keine Marketingfloskeln, sondern praktische Richtwerte für unterschiedliche Umgebungslichtverhältnisse.

Ein Raspberry Pi-Bildschirm mit 400 Nits eignet sich für Bedienfelder in Innenräumen, HMIs an Maschinen, Terminals in Lagerhallen, tragbare Messgeräte und Geräte, die innerhalb der Gebäudehülle installiert werden. In diesen Bereichen sind Betrachtungswinkel, Touch-Genauigkeit, mechanische Montage, elektromagnetische Störungen (EMI), Zugentlastung der Kabel und die Benutzeroberfläche der Software von entscheidender Bedeutung. Zu hohe Helligkeit kann bei längeren Schichten zu Augenermüdung führen, daher ist eine höhere Helligkeit nicht immer von Vorteil.

Für Raspberry Pi HMI-Projekte im halboffenen Bereich ist ein industrietaugliches Display mit 1000 cd/m² die gängigste Wahl. Beispiele hierfür sind beschattete Außenkioske, Displays an Ladestationen für Elektrofahrzeuge, Überwachungsboxen in der Landwirtschaft, Fahrzeuginnenräume, Laderampen in Fabriken, Prüfstände im Freien und Servicegeräte, die bei Tageslicht eingesetzt werden. In vielen dieser Fälle erzielt man mit 1000 cd/m² in Kombination mit optischer Verklebung und Entspiegelung bessere Ergebnisse als mit einem Display höherer Helligkeit und einem reflektierenden Luftspalt.

Ein 2000-Nit-Outdoor-Display gehört einer anderen Liga an. Es kommt zum Einsatz, wenn die Anzeige auch bei direkter Sonneneinstrahlung gut lesbar bleiben muss, beispielsweise auf Schiffen, in Wüsten- oder Bergbaufahrzeugen, an exponierten Ladestationen oder in öffentlicher Infrastruktur, wo die Nutzer das Display nicht versetzen können. Für Raspberry-Pi-Systeme bedeutet eine Helligkeit von 2000 Nits außerdem einen höheren Stromverbrauch, mehr Wärmeentwicklung, einen leistungsstärkeren Hintergrundbeleuchtungstreiber und ein robusteres Wärmemanagement.

Tabelle zur Helligkeitsauswahl für industrielle Raspberry Pi-Displays

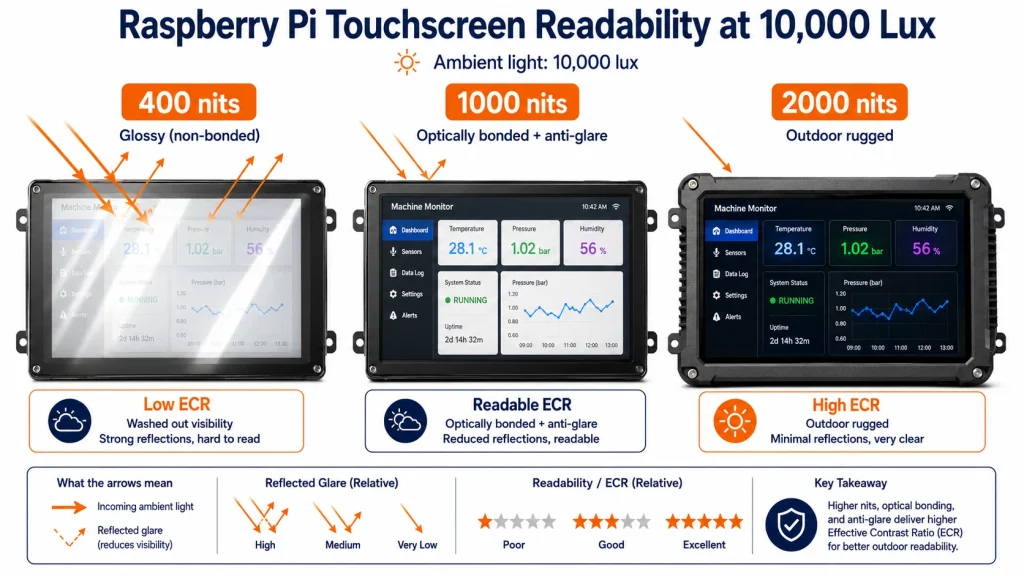

Warum Nissen allein nicht über die Lesbarkeit bei Sonnenlicht entscheiden

Die Helligkeitsangabe in Nits (Nit) eines Displays gibt an, wie viel Licht das Panel abgibt. Sie sagt jedoch nichts darüber aus, wie viel Sonnenlicht vom Deckglas in die Augen des Benutzers reflektiert wird. Dieses reflektierte Licht ist der Grund, warum ein scheinbar heller Bildschirm im Freien dennoch schlecht lesbar sein kann. Ein glänzendes LCD mit 1000 Nits kann schlechter aussehen als ein geklebtes LCD mit 800 Nits und einer gut gewählten Antireflexionsbeschichtung. Entscheidend ist der tatsächliche Kontrast in der jeweiligen Umgebung, nicht allein die Angabe in der Produktbeschreibung.

Ein vereinfachtes Lesbarkeitsmodell verwendet die reflektierte Leuchtdichte: L_reflect = Umgebungslichtstärke x Reflexionsgrad / π. Bei einer Beleuchtungsstärke von 10.000 Lux und einem effektiven Oberflächenreflexionsgrad von 4 % beträgt die reflektierte Leuchtdichte etwa 127 cd/m². Ein 400-Nit-Panel verliert in dieser Situation einen Großteil seines Kontrasts. Reduziert derselbe optische Aufbau den effektiven Reflexionsgrad auf etwa 1 %, sinkt die reflektierte Leuchtdichte auf etwa 32 cd/m². Dieser Unterschied kann deutlich aussagekräftiger sein als eine einfache Erhöhung der Hintergrundbeleuchtungsleistung.

Für das HMI-Design von Raspberry Pi bedeutet dies, dass zwei Spezifikationen gemeinsam geprüft werden sollten: Helligkeit und optische Struktur. Prüfen Sie, ob der Bildschirm über eine optische Verklebung, entspiegeltes Glas, eine geeignete Decklinse und ein für den Außeneinsatz geeignetes Touchpanel verfügt. Bei Raspberry-Pi-Touchscreen-Projekten für den Außenbereich ist ein industrietaugliches Display mit 1000 Nits Helligkeit ohne Entspiegelung nur zur Hälfte spezifiziert.

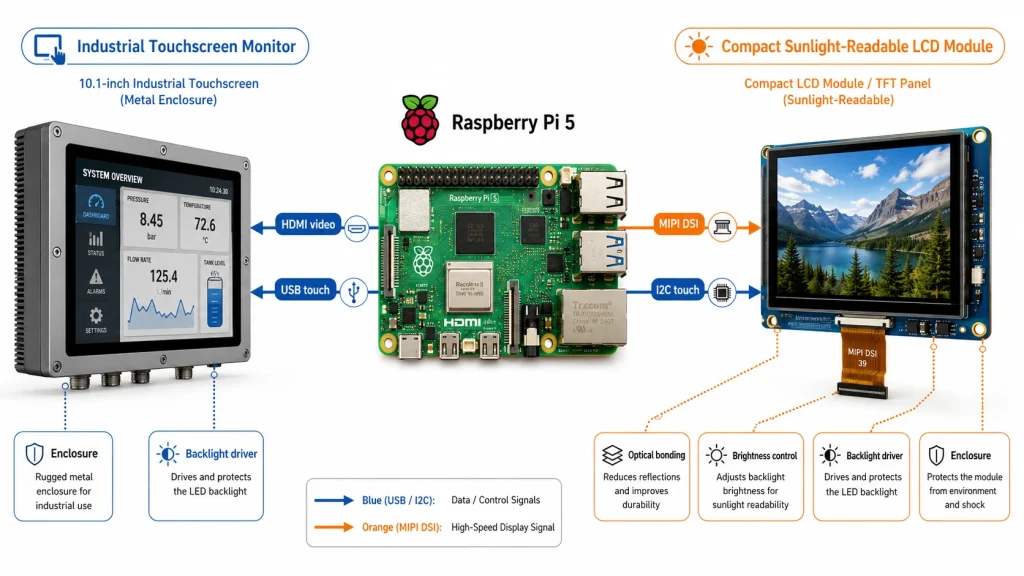

Schnittstellenoptionen: HDMI, USB Touch, MIPI DSI und integrierte Integration

Helligkeit ist nicht das einzige Entscheidungskriterium. Ein sonnenlichttauglicher Raspberry-Pi-Bildschirm muss sich auch problemlos mit der Pi-Plattform verbinden lassen. HDMI plus USB-Touch ist für viele industrielle Touchscreen-Monitorprojekte die risikoärmste Lösung. Es verhält sich wie ein Standarddisplay und ein HID-Touchgerät, funktioniert unter Raspberry Pi OS und vielen Linux-Distributionen und vereinfacht die Prototypenentwicklung bis hin zur Serienfertigung. Kadi Displays 15,6-Zoll-Industrie-HDMI-Touchmonitor Auf der Seite wird darauf hingewiesen, dass HDMI eine universelle Videoausgabe ermöglicht und USB Touch im Allgemeinen unter Windows und Linux als Standard-HID-Gerät funktioniert, was üblicherweise auch für Raspberry Pi- und Jetson-Systeme gilt.

Raspberry Pi DSI Bildschirme DSI kann sauberer und kompakter sein, insbesondere für kleine Displays, batteriebetriebene Geräte und integrierte Gehäuse. Allerdings ist DSI weniger einfach zu implementieren. Pinbelegung, Anzahl der Lanes, Timing, Device-Tree-Overlay, Kabellänge, Einschaltsequenz und Hintergrundbeleuchtungssteuerung müssen überprüft werden. Der MIPI-DSI-Leitfaden von Kadi Display für Raspberry Pi weist ausdrücklich darauf hin, dass das DSI-Protokoll und benutzerdefinierte Konfigurationen sorgfältig konfiguriert werden müssen, und erwähnt gleichzeitig Anpassungsmöglichkeiten wie Deckglas, Hintergrundbeleuchtung, Pinbelegung, FPC-Kabel und Gehäuse.

Eine praktische Regel ist einfach: Verwenden Sie HDMI + USB Touch, wenn Geschwindigkeit, Wartungsfreundlichkeit und breite Kompatibilität im Vordergrund stehen. MIPI DSI eignet sich, wenn ein kompaktes internes Design, eine geringere Kabelanzahl oder ein kundenspezifisches Industriemodul erforderlich sind. In beiden Fällen hängt eine hohe Helligkeit weiterhin von der Hintergrundbeleuchtung, dem Stromverbrauch und dem Wärmemanagement ab.

1000 Nits als praktischer Richtwert für Raspberry Pi Touchscreens im Außenbereich

Für die meisten Raspberry Pi HMI-Projekte im Außenbereich sind 1000 Nits die erste Spezifikation, die ernsthaft in Betracht gezogen werden sollte. Dieser Wert ist hoch genug, um die Lesbarkeit bei Sonnenlicht in vielen schattigen oder teilweise exponierten Umgebungen zu gewährleisten, und gleichzeitig im Vergleich zu 1500 oder 2000 Nits hinsichtlich Stromverbrauch und Wärmeentwicklung deutlich besser zu handhaben. Kadi Display listet eine 6,0-Zoll-MIPI-LCD-Display Mit einer Auflösung von 720 x 1440 Pixeln, 1000 cd/m² Helligkeit, MIPI-Schnittstelle und einem Betriebstemperaturbereich von -20 °C bis +70 °C. Auf der Produktseite wird das Modul als geeignet für Außengeräte, industrielle Handheld-Terminals, Fahrzeugdisplays und Umgebungen mit hoher Helligkeit beschrieben. Für einen größeren Modulpfad, ein 10,1 Zoll großes, sonnenlichttaugliches IPS-Display kann in Betracht gezogen werden, wenn die Anforderungen an Gehäuse und Schnittstelle mit dem Projekt übereinstimmen.

Dieses Modul eignet sich ideal für kompakte Raspberry Pi HMI-Systeme: Steuerungen für Kleingeräte, Dateneingabeterminals, Sensorgateways für den Außenbereich, mobile Diagnosepanels, Dashboards für die Landwirtschaft und kostengünstige HMI-Displays, bei denen ein komplettes SPS-Panel unwirtschaftlich ist. Wichtig ist, 1000 Nits nicht als magische Zahl zu betrachten. Befindet sich das Display hinter einer glänzenden Abdeckung, in einem tiefen Gehäuse oder ist es so ausgerichtet, dass es Himmelsreflexionen einfängt, sind unter Umständen optische Verklebung und Oberflächenbehandlung erforderlich.

In einem gut konzipierten System kann ein industrietaugliches Display mit 1000 cd/m² Helligkeit viele schwerere und teurere HMI-Terminals für nicht sicherheitskritische Überwachungs- und Steuerungsanwendungen ersetzen. Es bietet ausreichende Lesbarkeit für viele Anwendungen im Außenbereich und gewährleistet gleichzeitig eine realistische Wärmeentwicklung im Raspberry-Pi-Gehäuse.

Wenn 2000 Nits notwendig werden

Ein Display mit 2000 Nits ist nicht für jedes Raspberry-Pi-System im Außenbereich die optimale Lösung. Es wird jedoch notwendig, wenn die Anwendung wirklich exponiert ist: stundenlange direkte Sonneneinstrahlung, wenig bis gar kein Schatten, stark reflektierende Umgebungen oder kritisches Ablesen unter Zeitdruck. Beispiele hierfür sind Konsolen auf Schiffen, Kioske am Straßenrand, Fahrzeuge im Bergbau, Bahnterminals, Anlagen in Solarparks und Telemetriestationen in der Wüste.

Der Nachteil einer Helligkeit von 2000 Nits besteht darin, dass sich das restliche Design ändert. Der Stromverbrauch der Hintergrundbeleuchtung und die Temperatur der LED-Sperrschicht steigen, und das Gehäuse muss die Wärme vom LCD-Chip abführen. Ein abgedichtetes, IP-geschütztes Gehäuse mit einem Raspberry Pi, Netzteil, LTE-Router und 2000 Nits Hintergrundbeleuchtung kann bereits vor der Softwareinstallation zu einem thermischen Problem werden. Bei Projekten mit hoher Helligkeit sollten die Maschinenbau- und Elektrotechniker das Display frühzeitig prüfen, nicht erst, nachdem die Werkzeuge für das Gehäuse bereits gefertigt wurden.

Für viele Kunden ist es ratsam, zunächst ein optisch gebundenes Display mit 1000 cd/m² unter realen Lichtverhältnissen zu testen. Sollte die Lesbarkeit unzureichend sein, empfiehlt sich der Wechsel zu 1500 oder 2000 cd/m². Dies spart Kosten, reduziert den Stromverbrauch und verbessert die Langzeitstabilität.

Optische Verklebung, AG/AR-Glas und Touch-Performance

Ein Raspberry Pi Outdoor-HMI wird üblicherweise von Mitarbeitern, Fahrern, Besuchern oder Wartungstechnikern berührt. Fingerabdrücke, Wassertropfen, Handschuhe, Staub und Sonnenlicht beeinträchtigen die Bedienbarkeit. Daher ist die Frontplatte entscheidend: Deckglasdicke, chemische Härtung, Entspiegelung, Antireflexbeschichtung, optische Verklebung und die Feinabstimmung des Touch-Controllers müssen gemeinsam berücksichtigt werden.

Optisches Bonden füllt den Luftspalt zwischen LCD und Deckglas. Dadurch wird der wahrgenommene Kontrast verbessert, interne Reflexionen werden reduziert, die Frontplatte verstärkt und Kondensation im optischen Pfad verhindert. Eine Antireflexionsbeschichtung streut spiegelnde Reflexionen. Eine Antireflexionsbeschichtung reduziert die Menge an reflektiertem Licht. Eine Anti-Fingerprint-Beschichtung erleichtert die Reinigung und reduziert Fingerabdrücke auf Geräten im öffentlichen Raum oder im Außenbereich.

Die Produktseite des 6,0-Zoll-Displays von Kadi Display listet verschiedene Optionen für das Abdeckglas auf, darunter AG-, AR- und AF-Oberflächen, optische Verklebung, kundenspezifische FPC-Pinbelegung, verbesserte Hintergrundbeleuchtung und Unterstützung für Schnittstellenkonvertierung. Genau diese Optionen verwandeln einen hellen Raspberry-Pi-Bildschirm in einen industrietauglichen Touchscreen-Monitor, der auch unter realen Installationsbedingungen zuverlässig funktioniert.

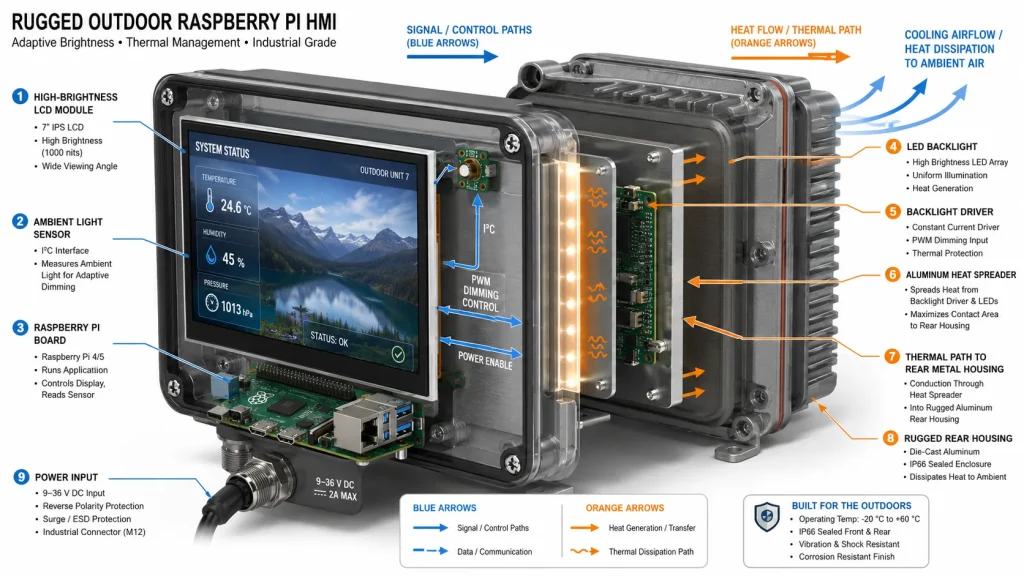

Energie- und Wärmedesign: Der Aspekt, den viele Raspberry-Pi-Projekte vernachlässigen

Ein Raspberry-Pi-HMI-Projekt beginnt oft als Software-Prototyp. Dieser Prototyp kann ein Entwicklungsboard, ein Consumer-Display und ein Labornetzteil verwenden. Wird dieselbe Idee in ein Outdoor-Produkt umgesetzt, wird das Display zu einem der größten Leistungs- und Wärmeverbraucher im System. Ein Bildschirm mit 1000 Nits benötigt möglicherweise einen separaten Hintergrundbeleuchtungstreiber und eine stabile Stromversorgung. Ein Bildschirm mit 2000 Nits erfordert unter Umständen stärkere Kühlwege, eine Reduzierung der Leistung und eine Helligkeitsregelung.

Adaptives Dimmen ist daher für anspruchsvolle Außenanwendungen unerlässlich. Ein Umgebungslichtsensor kann die Hintergrundbeleuchtung bei Dämmerung, Bewölkung und in der Nacht reduzieren. Das spart Energie, senkt die Gehäusetemperatur und schützt die Augen des Bedieners. Bei einem batterie- oder solarbetriebenen Raspberry-Pi-System kann das Dimmen den entscheidenden Unterschied zwischen einem nutzbaren Feldterminal und einem Wartungsaufwand ausmachen.

Die Wärmeprüfung sollte volle Sonneneinstrahlung, maximale Prozessorlast, Auslastung der drahtlosen Kommunikation, Hintergrundbeleuchtung mit der Zielhelligkeit und das Gehäuse in der tatsächlichen Ausrichtung umfassen. Ein Bildschirm, der auf einem offenen Prüfstand die Prüfung besteht, kann versagen, wenn er an einem Sommernachmittag hinter Glas in einem dunklen Metallgehäuse montiert ist.

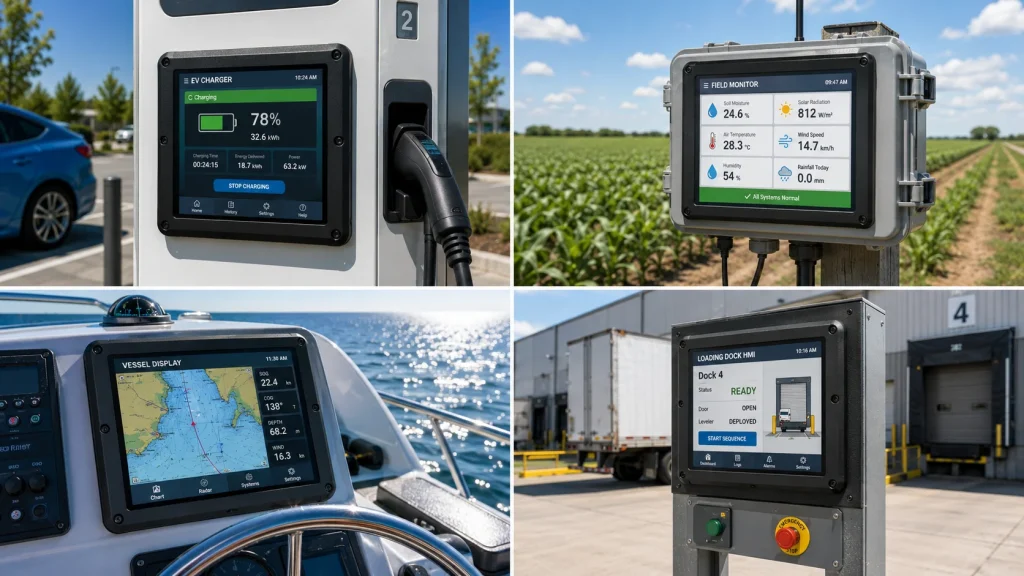

Anwendungszuordnung: Welcher Raspberry Pi-Bildschirm für welches Outdoor-HMI?

Für die Innengeräte-HMI sollten 400 bis 500 cd/m² Helligkeit, ein IPS-Display mit optimalem Betrachtungswinkel, PCAP-Touchscreen und eine robuste mechanische Befestigung gewählt werden. Priorität haben die Lesbarkeit der Benutzeroberfläche, die EMV-Stabilität und eine langfristige Stromversorgung.

Werkseingang oder Laderampe: Wählen Sie 800 bis 1000 cd/m², entspiegeltes Deckglas und vorzugsweise optische Verklebung. Dies ist der typische Übergangsbereich, in dem Standard-Pi-Displays an ihre Grenzen stoßen.

Für Kioske oder Ladestationen für Elektrofahrzeuge im Außenbereich: Wählen Sie mindestens 1000 cd/m², optische Verklebung, AG/AR-Oberflächenbehandlung, wetterfestes Gehäuse, USB- oder I²C-Touch-Integration und Dimmfunktion. Bei starker Sonneneinstrahlung sollten Sie 1500 bis 2000 cd/m² testen.

Für landwirtschaftliche oder Feldüberwachungsterminals: Wählen Sie 1000 cd/m² für schattige oder intermittierende Nutzung, 1500 bis 2000 cd/m² für exponierte Installationen und Komponenten mit großem Temperaturbereich. Achten Sie sorgfältig auf Staub-, Wasser- und Kabeldichtigkeit sowie auf den Stromverbrauch.

Ausrüstung für Schifffahrt oder Bergbau: Wählen Sie 1500 bis 2000 cd/m² mit optischer Verklebung, robustem Deckglas, Bedienung mit Handschuhen/bei Nässe, vibrationsfester Montage und adaptiver Dimmfunktion. Hier kann die Lesbarkeit die Sicherheit und Reaktionszeit beeinflussen.

Spezifikations-Checkliste für ein sonnenlichttaugliches Raspberry Pi-Display

Vor dem Kauf eines Displays sollten Sie neben der gewünschten Bildschirmgröße auch die ungünstigsten Umgebungsbedingungen berücksichtigen. Messen oder schätzen Sie die maximale Beleuchtungsstärke (Spitzenlichtstärke) auf der Vorderseite des Displays. Prüfen Sie, ob der Bildschirm im Schatten liegt, teilweise der Sonne ausgesetzt ist oder direktem Sonnenlicht ausgesetzt ist. Entscheiden Sie, ob HDMI + USB Touch oder MIPI DSI mit der Produktarchitektur kompatibel ist. Vergewissern Sie sich, dass das Display Linux-Touch-Mapping, -Rotation, -Helligkeitssteuerung und Langzeitverfügbarkeit unterstützt.

Als Nächstes definieren Sie den optischen Aufbau. Bei einem Raspberry-Pi-Display mit hoher Helligkeit sollten Deckglas, Klebeverfahren, Oberflächenbehandlung, Touch-Typ und Reinigungsanforderungen spezifiziert werden. Für Außeninstallationen sollten optische Verklebung und Entspiegelung als Standardmerkmale und nicht als optionale Zusatzausstattung betrachtet werden.

Prüfen Sie abschließend die Anforderungen an Wärmeentwicklung und Lebensdauer. Ein kostengünstiges HMI-Display ist nur dann kostengünstig, wenn es auch nach der Inbetriebnahme lesbar und zuverlässig bleibt. Ein billigerer Bildschirm, der bei Tageslicht schlecht ablesbar ist oder in einem geschlossenen Gehäuse überhitzt, verursacht höhere Kosten für Support, Ersatz und Kundenzufriedenheit.

Checkliste der Spezifikationen für sonnenlichttaugliche Raspberry Pi-Bildschirme

Zusammenfassung: Hell genug, aber nicht blind hell

Der am besten bei Sonnenlicht lesbare Raspberry Pi-Bildschirm ist nicht immer der hellste. Es ist der Bildschirm, dessen Helligkeit, optische Verklebung, Oberflächenbehandlung, Schnittstelle, Touchpanel, Stromversorgung und Gehäuse optimal auf die jeweilige Anwendung abgestimmt sind.

Für Raspberry Pi HMI-Projekte in Innenräumen empfiehlt sich eine Helligkeit von 400 bis 500 Nits. Für helle Innenräume, halboffene Bereiche und viele Touchscreen-Anwendungen im Freien sind 800 bis 1000 Nits optimal. Eine Helligkeit von 1500 bis 2000 Nits ist nur dann ratsam, wenn der Bildschirm direktem Sonnenlicht, starken Reflexionen oder sicherheitskritischen Außeneinsätzen ausgesetzt ist.

Für Ingenieure, die industrielle Touchscreen-Monitore auf Raspberry-Pi-Basis entwickeln, ergibt sich daraus die praktische Schlussfolgerung: Man beginnt mit gemessenen Lichtverhältnissen, wählt die passende Helligkeitsstufe und schützt diese Helligkeit anschließend durch ein optisches Design. Industriedisplay mit 1000 Nits Mit der richtigen Verklebung kann ein hellerer Bildschirm mit schlechter Reflexionskontrolle übertroffen werden. Genau hier wird ein kostengünstiges Raspberry Pi HMI zu einem sofort einsatzbereiten industriellen Anzeigesystem.

Quellenangaben zur redaktionellen Überprüfung

Offizielle Produktbeschreibung des Raspberry Pi Touch Display 2: Aufgeführt sind eine Auflösung von 720 x 1280, Fünf-Finger-Touch, eine entspiegelte Oberfläche, eine Hintergrundbeleuchtungshelligkeit von 500 cd/m² und ein Betriebstemperaturbereich von -20 °C bis +70 °C.

Offizielle Produktseite des Raspberry Pi Monitors: Angegeben sind ein 15,6-Zoll Full HD IPS LCD-Display, eine Antireflexbeschichtung und eine typische Helligkeit von 250 Nits.

Kadi Display 6,0-Zoll-MIPI-LCD-Display mit hoher Helligkeit – Produktseite: Listet 6,0 Zoll, 720 x 1440, MIPI-Schnittstelle, 1000 Nits Helligkeit, Betrieb von -20°C bis +70°C, AG/AR/AF Deckglasoptionen, optische Verklebung und Hintergrundbeleuchtungs-Upgrades auf.

Kadi Display MIPI DSI LCD zu Raspberry Pi Anleitung: Erörtert HDMI-, DPI- und MIPI-DSI-Anschlüsse; empfiehlt helle Displays mit einer Helligkeit von über 800 cd/m² für den Außenbereich oder bei sehr heller Beleuchtung und erwähnt Anpassungsmöglichkeiten für Deckglas, Hintergrundbeleuchtung, Pinbelegung, FPC, Kabel und Gehäuse.

Kadi Display 15,6-Zoll-Industrie-HDMI-Touchmonitor – Produktseite: Hinweis: HDMI-Video- und USB-Touch-Kompatibilität mit Raspberry Pi / Jetson / Windows / Linux in den meisten Fällen.

Kadi Display 10,1-Zoll-IPS-Display, sonnenlichttauglich, Seite: Gibt eine Helligkeit von 800 Nits und einen breiten Betriebstemperaturbereich von -30 °C bis +80 °C für ein industrietaugliches, sonnenlichttaugliches Modul an.

Haftungsausschluss

Dieser Artikel richtet sich an technische Marketing- und Ingenieursausbildungseinrichtungen. Helligkeitsschwellenwerte, Lux-Bereiche, ECR-Beispiele und Anwendungsempfehlungen sind Richtwerte und müssen mit dem endgültigen Panel, Deckglas, Touchscreen, Gehäuse, der Firmware, dem Wärmedesign und der Einbaugeometrie validiert werden. Produktnamen und Marken gehören ihren jeweiligen Eigentümern. Raspberry Pi ist eine Marke der Raspberry Pi Ltd. Überprüfen Sie alle Spezifikationen mit dem Lieferanten, bevor Sie ein kommerzielles Design finalisieren. In diesem Dokument werden keine urheberrechtlich geschützten Produktbilder oder Texte Dritter wiedergegeben.
