7,0 inch 1024×600 IPS HDMI TFT LCD-touchscreen voor Raspberry Pi en industriële HMI

7,0 inch 1024×600 IPS Display met DisplayPort en USB-C — Plug & Play industrieel display

PN	KD070BWS09HP-DC15
grootte	7,0 duim
Resolutie	1024*600
Interface	DP/USB-C
Helderheid	350nits
Bindingstype	Luchtgap Bonding
TP-interface	De USB

Datablad

Chat nu

Overzicht

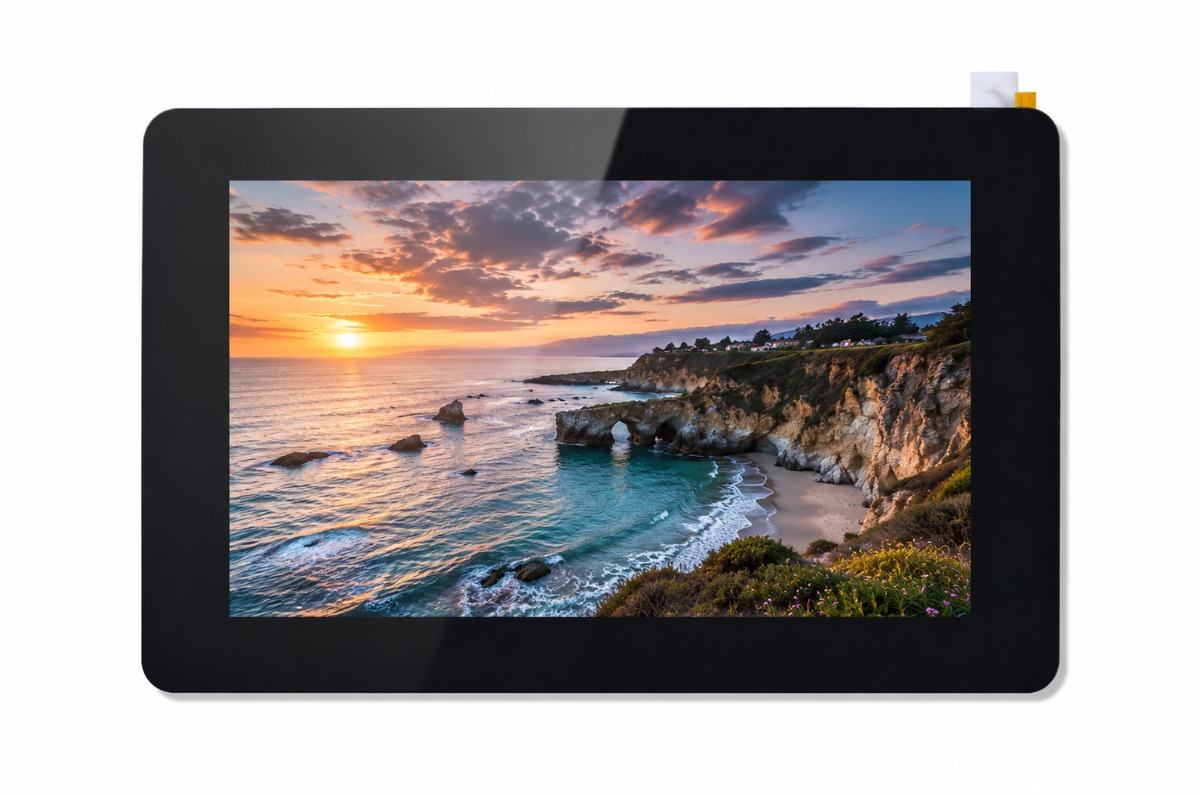

De KD070BWS09HP-DC15 is een 7,0-inch IPS HDMI TFT LCD-touchscreen met een resolutie van 1024×600, ontworpen voor Raspberry Pi, embedded systemen en industriële HMI-toepassingen. Uitgerust met een HDMI-driverkaart en USB-capacitieve multi-touchbediening, biedt het plug-and-play-integratie, stabiele beeldprestaties en brede kijkhoeken. Deze schermoplossing is ideaal voor bedieningspanelen voor slimme huizen, automatiseringsapparatuur, embedded Linux-systemen, AI-terminals en industriële besturingsapparaten die betrouwbare touch-interactie en eenvoudige systeemintegratie vereisen.
- Beeldscherminterface: HDMI-ingang met geïntegreerde driverkaart voor plug-and-play-aansluiting op embedded systemen.
- Touch-oplossing: USB-capacitieve multi-touch-ondersteuning met ILI2511-touchcontroller voor stabiele industriële werking.
- Afdekglas: opties voor aangepaste dikte van het afdekglas, zwarte opdruk, logo-opdruk en AG/AR/AF-oppervlaktebehandeling beschikbaar.

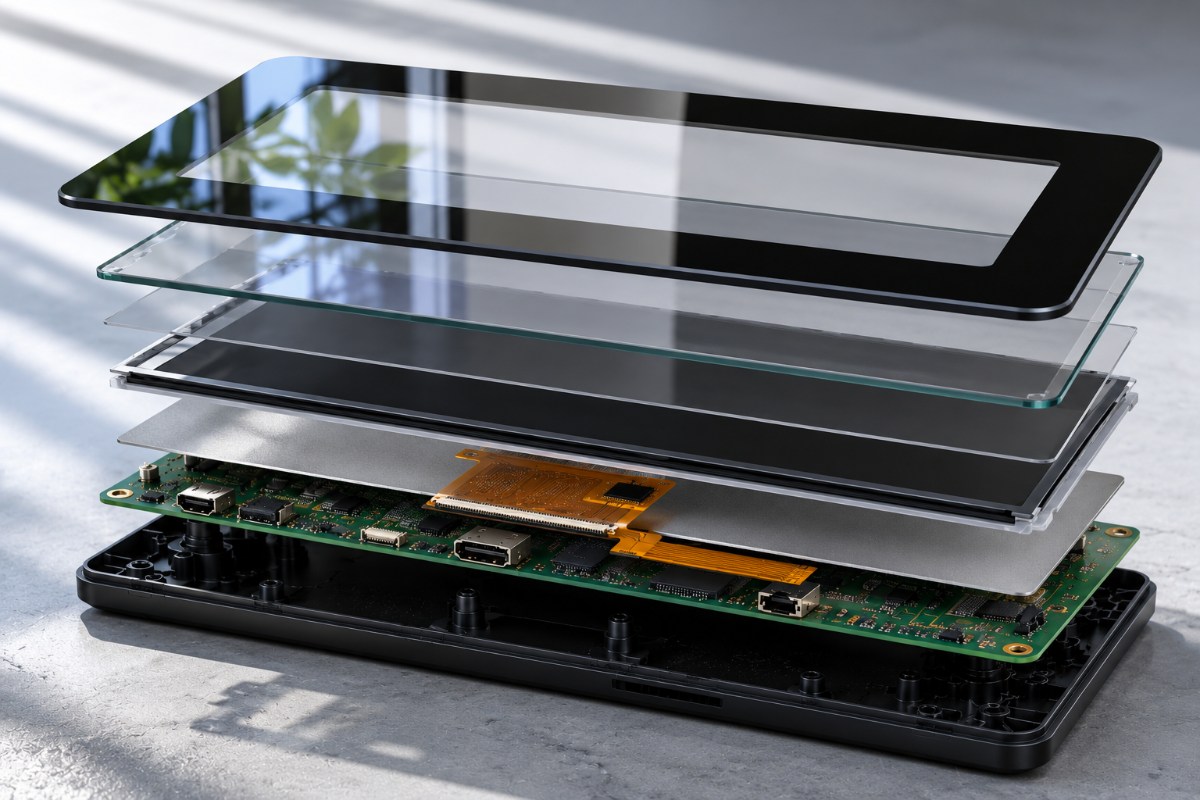

- Verlijmingstechnologie: perimeterverlijming of optionele optische verlijming voor verbeterde leesbaarheid en duurzaamheid.
- Aanpassing van de driverprintplaat: ontwerp van de HDMI/LVDS-controllerprintplaat op maat, connectorindeling, voedingsingang, knoppen, LED's en firmware-ondersteuning.
- Helderheidsaanpassing: standaard 350 nit of optionele oplossing met hoge helderheid voor industriële toepassingen en toepassingen die leesbaar zijn in zonlicht.
- Mechanische structuur: aanpasbare behuizingsafmetingen, montagegaten, FPC-positie en kabellengte voor ingebouwde integratie.
- Mechanische structuur: aanpasbare behuizingsafmetingen, montagegaten, FPC-positie en kabellengte voor ingebouwde integratie.
Aanpassing & One-Stop Ondersteuning
Kadi Display biedt one-stop aanpassing voor Raspberry Pi MIPI DSI-schermen.
- Betrouwbare beeldschermprestaties beginnen met gecertificeerde productienormen en strikte procescontrole.
- Ons productieproces voldoet aan de ISO9001-, IATF16949- en ISO13485-normen om een stabiele kwaliteit te garanderen voor industriële, automobiel- en medische beeldschermtoepassingen.
- Tijdens het bonden van TFT LCD's voeren we gedurende het gehele FOG-proces 100% AOI-inspectie uit om automatisch uitlijningsafwijkingen, vervuiling en bondingdefecten te detecteren die de betrouwbaarheid op lange termijn kunnen beïnvloeden.
- Om een stabiele elektrische geleiding te garanderen, wordt de verdeling van de geleidende deeltjes strikt gecontroleerd aan de hand van vastgestelde normen: ≥5 deeltjes in het IC-gebied en ≥10 deeltjes in het FPC-gebied.
- Door continue AOI-monitoring en nauwkeurige hechtingscontrole verbeteren we de productieconsistentie, de opbrengst en de betrouwbaarheid van de weergave op lange termijn.
Veelgestelde vragen
Vraag 1. Waarvoor wordt het KD070BWS09HP-DC15-scherm gebruikt?

A: De KD070BWS09HP-DC15 is een 7-inch IPS HDMI TFT LCD-touchscreen, ontworpen voor Raspberry Pi, embedded systemen, industriële HMI's, automatiseringsapparatuur en slimme bedieningspanelen. Het combineert een HDMI-video-ingang en een capacitief USB-touchscreen voor eenvoudige plug-and-play-integratie.

Vraag 2. Ondersteunt dit HDMI LCD-scherm capacitieve multi-touch?

A: Ja. Het scherm is voorzien van een capacitief multitouch-paneel met een industriële ILI2511-touchcontroller, die stabiele en responsieve touchprestaties levert voor embedded Linux-, Windows- en industriële systemen.

Vraag 3. Is dit scherm compatibel met Raspberry Pi en embedded Linux-systemen?

A: Ja. De KD070BWS09HP-DC15 is compatibel met:
- De Raspberry Pi
- Ingebouwde Linux-systemen
- ARM-platformen
- Industriële pc's
- Slimme besturingssystemen
De HDMI + USB-architectuur vereenvoudigt de integratie en vermindert de ontwikkelingsmoeilijkheden.

Vraag 4. Welke interface gebruikt dit TFT LCD-scherm?

A: Het scherm gebruikt:
- HDMI-interface voor video-invoer
- USB-interface voor aanraakbediening
De interne LCD-module communiceert via de LVDS-architectuur via de HDMI-driverkaart.

Vraag 5. Wat zijn de voordelen van een IPS-paneel?

A: Het IPS TFT LCD-paneel biedt:
- Brede kijkhoeken
- Stabiele kleurweergave
- Betere beeldconsistentie
- Verbeterde zichtbaarheid van de gebruikersinterface
waardoor het ideaal is voor industriële HMI's, embedded systemen en slimme besturingstoepassingen.

Vraag 6. Welke verbindingstechnologie wordt in dit scherm gebruikt?

A: De KD070BWS09HP-DC15 maakt gebruik van Perimeter Bonding (luchtspleetverbinding), wat een kosteneffectieve en betrouwbare touchscreenstructuur oplevert voor industriële en embedded toepassingen.

KADI DISPLAY biedt ook optionele OCA-optische bonding-aanpassingen aan.

7. Kan KADI DISPLAY dit HDMI-touchscreen aanpassen?

A: Ja. KADI DISPLAY biedt maatwerkdiensten aan, waaronder:
- Helderheid aanpassing
- Aanpassing van het afdekglas
- Ontwerp van een HDMI/LVDS-controllerkaart
- AG/AR/AF-coating
- FPC- en connectoraanpassing
- Mechanische structuurmodificatie
- Oplossingen voor optische hechting
Wij ondersteunen projecten van prototypefase tot massaproductie.

LCD grootte	7,0 duim
Aantal pixels	1024 × 600
Interface	DP/USB-C
Helderheid (cd/m²)	350 cd/m² Type
Aandrijf IC	EK79007 + EK73215
Bekijk richting	85°/85°/85°/85°
Pixelspitch	0.1506 × 0.1432 mm
Display Kleuren	16,7 miljoen kleuren
Actief gebied	154.20 × 85.92 mm
Omtrekafmetingen (mm)	179.40 × 119.10 × 5.7 mm
Operatie Temp	-20°C ~ 70°C
Opslagtemperatuur	-30°C ~ 80°C
Bindingstype met LCM	Luchtgap Bonding
TP Driver IC	De ILI2511
Interface (TP)	De USB
Aanrakingstelling Max	10 punten
